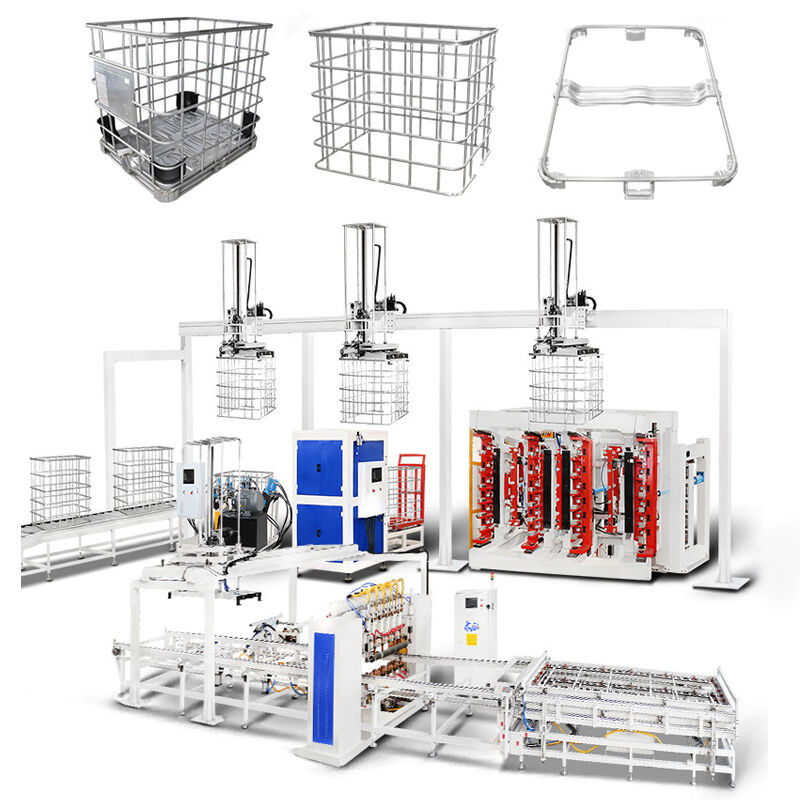

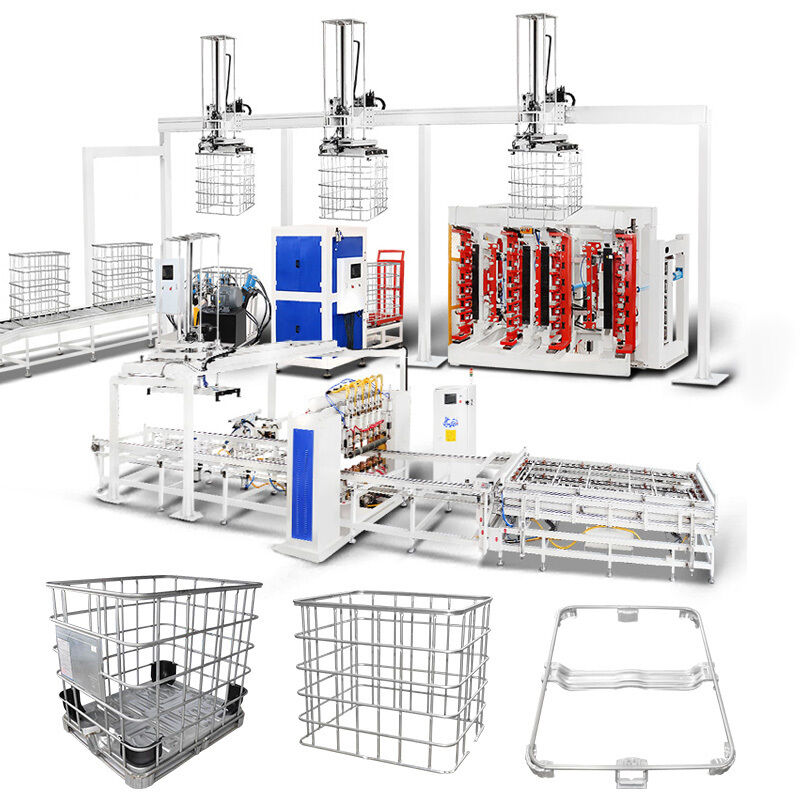

เครื่องจักรผลิตกรง IBC อัตโนมัติเต็มรูปแบบ
วิศวกรรมความแม่นยำพร้อมการรับรอง CE/CCC
เครื่องจักรผลิตกรง IBC อัตโนมัติ Hwashi เป็นจุดสูงสุดของนวัตกรรมการผลิต ผสมผสานเทคโนโลยีอัตโนมัติขั้นสูงเข้ากับวิศวกรรมความแม่นยำเพื่อมอบโซลูชันที่สมบูรณ์สำหรับการผลิตกรงถัง IBC (Intermediate Bulk Container) ระบบที่ทันสมัยนี้เปลี่ยนวัตถุดิบให้เป็นกรง IBC คุณภาพสูงผ่านกระบวนการอัตโนมัติแบบบูรณาการที่สมบูรณ์ ซึ่งรับประกันคุณภาพที่ยอดเยี่ยม ประสิทธิภาพสูงสุด และการประหยัดต้นทุนอย่างมาก
คุณสมบัติและเทคโนโลยีขั้นสูง
สายการผลิตอัตโนมัติเต็มรูปแบบ
- ระบบบูรณาการที่รวมการเชื่อมอัตโนมัติ การถอดตาข่าย การดัด การล็อค การทำรู และกระบวนการเจาะ
- ต้องการผู้ปฏิบัติงานเพียง 3-4 คน
- ความสามารถในการทำงานต่อเนื่อง 24/7
- อัตราการผลิต 80 กรงต่อชั่วโมง
วิศวกรรมความแม่นยำ
- หัวเชื่อมหลายหัวทำงานพร้อมกันด้วยเทคโนโลยี CNC เพื่อความแม่นยำและความสม่ำเสมอที่ยอดเยี่ยม
- หัวเชื่อม 6-7 หัวเพื่อให้ได้ผลลัพธ์ที่สม่ำเสมอ
- ความแม่นยำของมิติ ±0.1 มม.
- เวลาวงจร 60 วินาทีต่อกรง
การประกันคุณภาพด้วย AI
- ระบบตรวจจับข้อบกพร่องอัจฉริยะที่ระบุและแก้ไขความผิดปกติในการผลิตแบบเรียลไทม์
- การปรับพารามิเตอร์อัตโนมัติ
- การตรวจสอบและวิเคราะห์แบบเรียลไทม์
- การควบคุมคุณภาพที่สม่ำเสมอ
โครงสร้างเชื่อมหลัก
หม้อแปลง MF สี่ชุดควบคุมอิเล็กโทรดเชื่อมหกชุด เพื่อให้มั่นใจในคุณภาพการเชื่อมที่เหมาะสมที่สุดสำหรับจุดเชื่อมแต่ละจุด เทคนิคการเชื่อมแบบเปียโนสองด้านช่วยเร่งกระบวนการเชื่อมได้อย่างมาก ตาข่ายโลหะแต่ละชิ้นสามารถเสร็จสิ้นได้ภายในหนึ่งนาที การออกแบบรวมกระบอกลมด้านบนและด้านล่างเพื่อรับประกันตำแหน่งการเชื่อมที่แบนราบ นอกจากนี้ อิเล็กโทรดเชื่อมมีการออกแบบแบบสกรู เพิ่มความทนทานในการใช้งานแต่ละครั้ง
เครื่องเชื่อมโครงกรง IBC อัตโนมัติแบบหกหัว
ระบบกำลังเชื่อมมีแหล่งจ่ายไฟ MF DC ขั้นสูงสี่ชุด ทำให้สามารถเชื่อมพร้อมกันได้หกจุด ฟีดเดอร์ฟิกซ์เจอร์แบบสองชั้นช่วยเพิ่มประสิทธิภาพการทำงาน ในขณะที่ฟิกซ์เจอร์หนึ่งกำลังเชื่อม อีกฟิกซ์เจอร์หนึ่งสามารถโหลดวัสดุได้อย่างราบรื่น
ตาข่ายท่อแบนและคุณภาพการเชื่อมที่แข็งแรง
อุปกรณ์เชื่อมเปลี่ยนท่อให้เป็นโครงตาข่ายแบนที่มีลักษณะเฉพาะ ทำให้มั่นใจได้ถึงการเชื่อมที่แข็งแรงและคุณภาพที่ทนทานอย่างไม่มีใครเทียบ กระบวนการเชื่อมเสร็จสิ้นอย่างมีประสิทธิภาพภายในประมาณ 60 วินาที
เครื่องดัดโครงกรง IBC สองสถานีแนวตั้ง
เครื่องดัดโครงกรง IBC แบบสองสถานีรับประกันความแม่นยำสูงในการดัด การทำงานที่เสถียร และประสิทธิภาพที่น่าทึ่ง
เครื่องดัดเปลี่ยนตาข่ายแบนให้เป็นโครงสี่เหลี่ยมที่แม่นยำในเวลาประมาณ 20-25 วินาที
คุณสมบัติคานดัด
- คานดัดที่ผ่านการประมวลผลด้วย CNC รับประกันมุมดัดที่แม่นยำ
- แม่พิมพ์แต่ละอันบนคานดัดสามารถปรับขึ้นลงได้ประมาณ 3 มม. เพื่อเพิ่มช่วงการดัด
- การออกแบบแม่พิมพ์ 120 องศาทำให้มุมดัดแต่ละมุมเรียบเนียนขึ้น
โครงสร้างเฟรมดัด
เฟรมเครื่องมีการออกแบบสี่เหลี่ยมที่แข็งแรงพร้อมเสาเหล็กที่หนาขึ้นและแผงปิดแบบประตู เพื่อให้มั่นใจในความแข็งแรงและความเสถียรที่ยอดเยี่ยม
สถานีแรงดันไฮดรอลิก
ออกแบบมาโดยเฉพาะสำหรับการดัดตาข่ายถังพาเลท เครื่องดัด IBC จะขึ้นรูปให้เป็นโครงสี่เหลี่ยมที่มีขนาดแม่นยำ (1200±5 มม.)*(1000±5 มม.)
เครื่องล็อคโครงกรง IBC
สร้างขึ้นอย่างพิถีพิถันเป็นหน่วยที่เชื่อมต่อกัน มีความแม่นยำเป็นพิเศษในการใส่ ความแข็งแรงในการล็อคที่แข็งแกร่ง และการผสมผสานที่ราบรื่นระหว่างความเสถียรและประสิทธิภาพ
ประสิทธิภาพและคุณภาพการล็อค
- แขนจับแบบปรับได้ที่ออกแบบมาสำหรับโครงโลหะ IBC แบบต่างๆ
- การออกแบบไฮดรอลิกและนิวแมติกช่วยเพิ่มประสิทธิภาพของเครื่องจักร
- ออกแบบมาเพื่อการเชื่อมต่ออัตโนมัติของท่อทั้งสองด้าน
- แม่พิมพ์จับไฮดรอลิกสร้างจุดจับที่แน่นหนาเพื่อป้องกันการแตกหัก
- สถานีแรงดันไฮดรอลิกพร้อมอุปกรณ์ส่งอัตโนมัติรับประกันการผลิตที่ราบรื่น
เครื่องทำรูและเจาะโครงกรง IBC
ใช้สำหรับทำรูบนโครงเพื่อให้โครงที่สมบูรณ์สามารถยึดติดกับโครงฐานได้ กระบวนการที่ใช้พลังงานไฮดรอลิกใช้เวลาประมาณ 25-30 วินาทีในการเสร็จสิ้น
ประสิทธิภาพและคุณภาพการทำรู
- หัวกดพร้อมแม่พิมพ์กด
- สถานีไฮดรอลิก
- แผงระบุตำแหน่งหัวเจาะ
- แผงปรับซ้าย-ขวา หน้า-หลัง เพื่อช่วงการวางตำแหน่งที่กว้างขึ้น
เครื่องเชื่อมโครงฐานกรง IBC
การออกแบบใช้โครงสร้างแนวนอนและหัวเชื่อม 7 หัวเพื่อทำการเชื่อมโครงฐานให้เสร็จสมบูรณ์ ผู้ปฏิบัติงานเพียงแค่โหลดและยกเลิกการโหลดผลิตภัณฑ์ ในขณะที่เครื่องทำการเชื่อมโดยอัตโนมัติ
คุณสมบัติผลิตภัณฑ์
- โครงสร้างแนวนอนพร้อมหัวเชื่อม 7 หัวสำหรับการเชื่อมโครงฐาน
- การยกเลิกการโหลดพาเลทที่เชื่อมแล้วโดยอัตโนมัติ
- ชุดจ่ายไฟ MF DC 250KVA จำนวน 3 ชุด เพื่อเพิ่มคุณภาพและอัตราการผลิต
- แก้ไขปัญหาคุณภาพการเชื่อมที่ไม่เสถียรซึ่งเกิดจากการทำงานด้วยมือ
- อัตราการผลิตและระดับอัตโนมัติที่สูงขึ้น
ข้อมูลจำเพาะทางเทคนิค
| ชื่อผลิตภัณฑ์ |
สายการผลิตโครง IBC |
สไตล์ |
แถวเดี่ยว / แถวคู่ |
| ความกว้างการเชื่อมสูงสุด |
1200 มม. |
ความยาวการเชื่อมสูงสุด |
4250 มม. |
| ยี่ห้อ |
Hwashi |
สี |
น้ำเงิน/เหลือง/กำหนดเอง |
| กำลังไฟที่ติดตั้ง |
350kVA/400kVA |
สถานที่ผลิต |
มณฑลเจ้อเจียง ประเทศจีน |
| แรงดันไฟฟ้า |
3 เฟส 380V |
วัสดุ |
ท่อเคลือบสังกะสี |
| ความหนาของท่อ |
1-2 มม. |
รอบการทำงาน |
20% |
| เส้นผ่านศูนย์กลางท่อ |
14-20 มม. |
ความถี่ |
50Hz/60Hz |
| วิธีการโหลดท่อ |
ด้วยตนเอง/แรงงาน 2 คน |
ขนาดสายเคเบิล |
≥70 มม.³ |
| กำลังการทำงาน |
350-450 (480-550) ชิ้น/8 ชั่วโมง |
ขนาดท่อลม |
G1 |
| ความต้องการแรงงาน |
แรงงาน 2-3 คน |
ขนาดท่อน้ำ |
G1 1/4 |
คุณสมบัติระบบส่งถัง
- เหมาะสำหรับโรงงานที่แยกเวิร์กช็อปเครื่องเป่าลมและเวิร์กช็อปกรง
- ถังทดสอบจะถูกขนส่งโดยสายพานลำเลียงไปยังเวิร์กช็อปกรงโดยไม่ต้องใช้มนุษย์
- รวมพื้นที่วางกรง IBC ที่ดัด งอ และเจาะ
- พื้นที่จัดเก็บพาเลทที่เชื่อมแล้ว
- เส้นทางการประกอบพาเลทอัตโนมัติ
- การเชื่อมพาเลท
- พื้นที่หมุนกรงและประกอบพาเลท ทางผ่านที่ปลอดภัย
- พื้นที่จัดเก็บแผ่นพาเลท/การป้อนอัตโนมัติ
ทำไมต้องเลือก Hwashi?
- ประสบการณ์กว่า 20 ปีในเทคโนโลยีการเชื่อมและระบบอัตโนมัติ
- ได้รับการรับรอง ISO 9001 และ CE สำหรับมาตรฐานคุณภาพสากล
- การสนับสนุนทางเทคนิคตลอด 24 ชั่วโมงทุกวัน และบริการหลังการขายที่ครอบคลุม
- โซลูชันที่ปรับแต่งได้ตามความต้องการการผลิตเฉพาะของคุณ
- พร้อมสำหรับ Industry 4.0 ด้วยความสามารถในการรวม IoT
