เครื่องผลิตอัตโนมัติ Hwashi IBC Cage Frame ด้วยประสิทธิภาพการปั่น 50sec/pc 4 ชุด แหล่งพลังงาน MF DC และอัตโนมัติ

เครื่องผลิตอัตโนมัติ Hwashi IBC Cage Frame ด้วยประสิทธิภาพการปั่น 50sec/pc 4 ชุด แหล่งพลังงาน MF DC และอัตโนมัติ

Name: เครื่องผลิตอัตโนมัติ Hwashi IBC Cage Frame ด้วยประสิทธิภาพการปั่น 50sec/pc 4 ชุด แหล่งพลังงาน MF DC และอัตโนมัติ
Brand: Guangdong Hwashi Technology inc.
SKU: WL-SQ-MF160Kx6
Price: 325,000.00 USD
Availability: InStock

50sec/pc ประสิทธิภาพการปั่น IBC กรอบกรง เครื่องผลิตอัตโนมัติ

4 ชุด MF DC แหล่งจ่ายไฟ IBC Tote Cage เครื่องเชื่อม

สายการผลิตกรอบกรง IBC อัตโนมัติ

สถานที่กำเนิด:

จีน

ชื่อแบรนด์:

Hwashi

ได้รับการรับรอง:

CE/CCC/ISO

หมายเลขรุ่น:

WL-SQ-MF160Kx6

ติดต่อเรา

ขอคําอ้างอิง

รายละเอียดสินค้า

ได้รับการรับรอง:

ISO9001

พิมพ์:

ตู้คอนเทนเนอร์

น้ำหนัก:

2,000กก

ขนาดท่อน้ำ:

ป.1/4

การรับประกัน:

12 เดือน

ข้อมูลจำเพาะ:

CE/CCC

รหัสเอช:

บรรจุส่งออกมาตรฐาน

เงื่อนไขการชําระเงินและการจัดส่ง

จำนวนสั่งซื้อขั้นต่ำ

1 ชุด

ราคา

โปร่ง

รายละเอียดการบรรจุ

แพคเกจไม้คุ้มทะเล

เวลาการส่งมอบ

30 - 60 วันทำการหลังจากได้รับการชำระเงินของคุณ

เงื่อนไขการชำระเงิน

การเจรจาต่อรอง

สามารถในการผลิต

50 ชุดต่อเดือน

สินค้าที่เกี่ยวข้อง

วิดีโอ

เครื่องเชื่อมโครงกรง IBC พร้อมประสิทธิภาพ 50 วินาที/ชิ้น 4 ชุด แหล่งจ่ายไฟ MF DC และการขนถ่ายด้วยแขนกลอัตโนมัติ

หา ราคา ที่ ดี ที่สุด

วิดีโอ

เครื่องผลิตอัตโนมัติ Hwashi IBC Cage Frame ด้วยประสิทธิภาพการปั่น 50sec/pc 4 ชุด แหล่งพลังงาน MF DC และอัตโนมัติ

หา ราคา ที่ ดี ที่สุด

วิดีโอ

เครื่องเชื่อมโครงกรง IBC พร้อมเชื่อม 6 จุดในครั้งเดียว, แหล่งจ่ายไฟ MF DC 4 ชุด และประสิทธิภาพ 50 วินาที/ชิ้น

หา ราคา ที่ ดี ที่สุด

วิดีโอ

เครื่องผลิตกรง IBC อัตโนมัติ น้ำหนัก 2000 กก. ทำงานต่อเนื่อง 24/7 และผลิตได้ 80 กรงต่อชั่วโมง

หา ราคา ที่ ดี ที่สุด

ติดต่อเรา

+8613380655800

marketing@hwashi.com

ติดต่อตอนนี้

คําอธิบายสินค้า

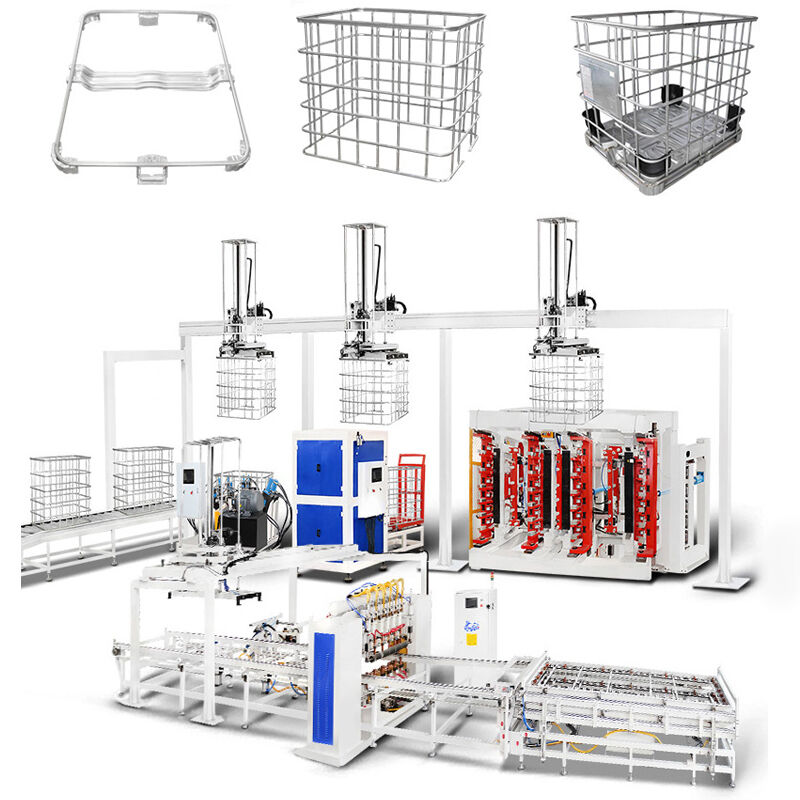

เครื่องจักรผลิตอัตโนมัติกรง IBC Hwashi

เครื่องเชื่อมอัตโนมัติโครงกรง IBC Hwashi เป็นสายการผลิตเฉพาะทางที่ออกแบบมาสำหรับการผลิตโครงกรง IBC ระบบที่ครอบคลุมนี้ประกอบด้วยการเชื่อมอัตโนมัติโครงกรง แขนกลขนถ่ายตาข่าย โครงสร้างการพลิกกลับตาข่าย เครื่องดัดโครงอัตโนมัติ เครื่องล็อค เครื่องทำรูและเจาะ และแขนกลเคลื่อนที่สายการผลิตอัตโนมัติ สายการผลิตทั้งหมดต้องการผู้ปฏิบัติงานเพียง 2-3 คน ซึ่งเพียงแค่โหลดวัสดุในตอนเริ่มต้นและขนถ่ายผลิตภัณฑ์สำเร็จรูปในตอนท้าย

ข้อได้เปรียบหลัก

การใช้พลังงานอย่างมีประสิทธิภาพ:เทคโนโลยีและวัสดุการเชื่อมขั้นสูงช่วยให้มั่นใจได้ถึงอัตราส่วนประสิทธิภาพการใช้พลังงานต่อการบริโภคที่สูง ซึ่งแสดงให้เห็นถึงจิตสำนึกด้านสิ่งแวดล้อมและสนับสนุนการพัฒนาที่ยั่งยืน

ส่วนต่อประสานที่ใช้งานง่าย:ส่วนต่อประสานที่ใช้งานง่ายช่วยลดความซับซ้อนในการใช้งาน ลดต้นทุนการฝึกอบรม และเพิ่มประสิทธิภาพในการดำเนินงาน

ข้อมูลจำเพาะทางเทคนิค

ประสิทธิภาพการเชื่อม: 50 วินาทีต่อชิ้น
แหล่งเชื่อม: 4 ชุด MF DC Power Source
ตัวเลือกแพลตฟอร์มป้อน: ชั้นเดียวหรือสองชั้น
ตัวเลือกระบบขนถ่าย: การขนถ่ายด้วยตนเองหรือการขนถ่ายด้วยแขนกลอัตโนมัติ

กำลังการผลิต:50 วินาทีต่อชิ้น

ระบบโครงเชื่อมหลัก

หม้อแปลง MF สี่ชุดควบคุมอิเล็กโทรดเชื่อมหกชุด ทำให้มั่นใจได้ถึงคุณภาพการเชื่อมที่ดีที่สุดสำหรับแต่ละจุด เทคนิคการเชื่อมแบบเปียโนสองด้านช่วยเร่งกระบวนการเชื่อมอย่างมาก ทำให้เสร็จสิ้นแต่ละตาข่ายโลหะภายในหนึ่งนาที

การออกแบบประกอบด้วยกระบอกสูบลมด้านบนและด้านล่างเพื่อรับประกันตำแหน่งการเชื่อมแบบแบน อิเล็กโทรดเชื่อมมีดีไซน์สกรูเพื่อความทนทานที่เพิ่มขึ้นในการใช้งานแต่ละครั้ง

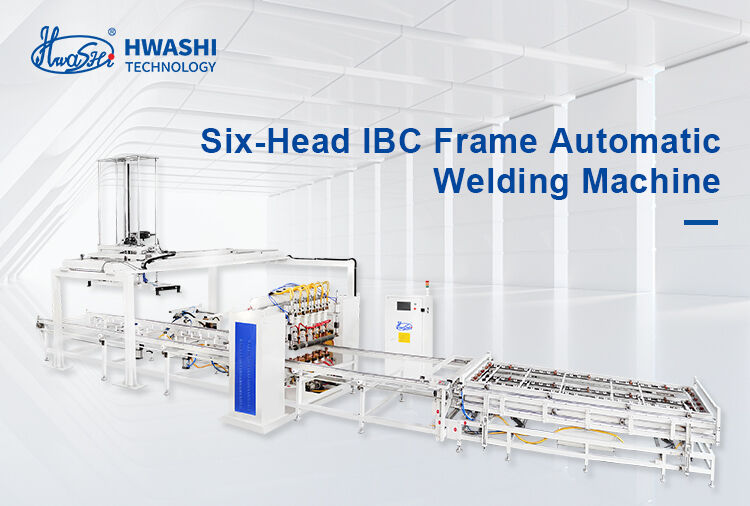

เครื่องเชื่อมอัตโนมัติโครง IBC หกหัว

ระบบกำลังไฟเชื่อมมีแหล่งจ่ายไฟ MF DC ขั้นสูงสี่ชุด ทำให้สามารถเชื่อมพร้อมกันได้หกจุดที่แตกต่างกัน ตัวป้อนฟิกซ์เจอร์แบบสองชั้นช่วยเพิ่มประสิทธิภาพโดยอนุญาตให้โหลดวัสดุบนฟิกซ์เจอร์หนึ่งตัวในขณะที่ทำการเชื่อมบนอีกตัวหนึ่ง

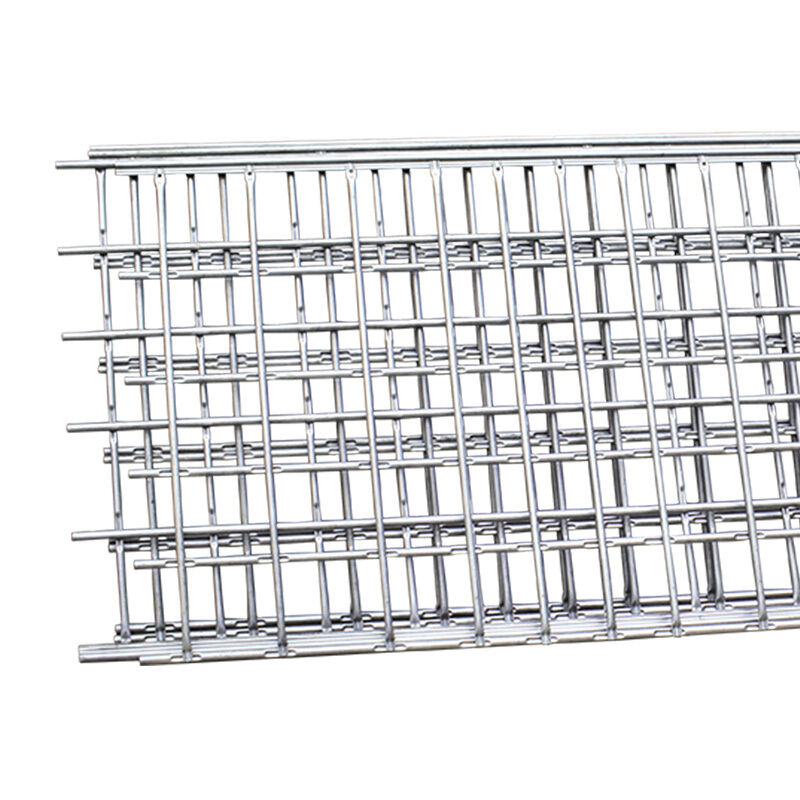

ตาข่ายท่อแบนและคุณภาพการเชื่อมที่มั่นคง

อุปกรณ์เชื่อมเปลี่ยนท่อให้เป็นรูปแบบตาข่ายแบนที่โดดเด่น ทำให้มั่นใจได้ถึงรอยเชื่อมที่แข็งแรงและแข็งแกร่ง กระบวนการเชื่อมทั้งหมดใช้เวลาประมาณ 60 วินาทีต่อตาข่ายแบน

เครื่องดัดโครง IBC แบบสองสถานีแนวตั้ง

เครื่องประมวลผลที่ครอบคลุมนี้รับประกันการดัดที่มีความแม่นยำสูงด้วยการทำงานที่มั่นคงและประสิทธิภาพที่โดดเด่น

ดัดตาข่ายแบนให้เป็นรูปทรงสี่เหลี่ยม

เครื่องดัดเปลี่ยนตาข่ายแบนให้เป็นโครงสี่เหลี่ยมได้อย่างเชี่ยวชาญ ทำให้กระบวนการดัดเสร็จสิ้นในเวลาประมาณ 20-25 วินาที

คุณสมบัติคานดัด

คานดัดที่ผ่านการประมวลผล CNC ช่วยให้มั่นใจได้ถึงมุมการดัดที่แม่นยำ
แม่พิมพ์แต่ละอันบนคานดัดสามารถปรับขึ้นและลงได้ประมาณ 3 มม. เพื่อเพิ่มช่วงการดัด
การออกแบบแม่พิมพ์ 120 องศาทำให้เกิดมุมการดัดที่ราบรื่นยิ่งขึ้น

การก่อสร้างโครงดัด

โครงเครื่องมีดีไซน์สี่เหลี่ยมผืนผ้าที่แข็งแกร่งพร้อมเสาเหล็กที่หนากว่าและแผงครอบรูปประตู ทำให้มั่นใจได้ถึงความมั่นคงและความมั่นคงเป็นพิเศษ

สถานีแรงดันไฮดรอลิก

ออกแบบมาโดยเฉพาะสำหรับการดัดตาข่ายถังพาเลท สถานีที่ใช้พลังงานไฮดรอลิกนี้จะสร้างให้เป็นโครงสี่เหลี่ยมที่มีขนาดที่แม่นยำ (1200±5mm)*(1000±5mm) รับประกันประสิทธิภาพการดัดที่ดีที่สุด

เครื่องล็อคโครงกรง IBC

หน่วยที่เชื่อมโยงกันนี้ให้ความแม่นยำเป็นพิเศษในการใส่ ความแข็งแรงในการล็อคที่แข็งแกร่ง และการผสมผสานที่ลงตัวของความมั่นคงและประสิทธิภาพ

ประสิทธิภาพและคุณภาพการล็อค

แขนหนีบปรับได้

ปรับให้เข้ากับการออกแบบกรงโลหะ IBC ที่แตกต่างกันเพื่อช่วงการทำงานที่กว้างขึ้น
การออกแบบไฮดรอลิกและนิวเมติกช่วยเพิ่มประสิทธิภาพของเครื่องจักร
ออกแบบมาสำหรับการเชื่อมต่อด้านข้างของท่อโดยอัตโนมัติ

แม่พิมพ์หนีบไฮดรอลิก

ระบบไฮดรอลิกสร้างจุดหนีบที่แน่นสำหรับท่อ ป้องกันการแตกร้าวของกรงโลหะ

สถานีแรงดันไฮดรอลิก

ติดตั้งอุปกรณ์ส่งอัตโนมัติเพื่อให้มั่นใจถึงการผลิตกรงโลหะที่ราบรื่นและมีประสิทธิภาพ

เครื่องทำรูและเจาะโครงกรง IBC

เครื่องนี้สร้างรูบนโครงเพื่อให้สามารถยึดเข้ากับโครงฐานได้อย่างปลอดภัย

ประสิทธิภาพและคุณภาพในการทำรู

การใช้แรงไฮดรอลิก กระบวนการทำรูและเจาะทั้งหมดใช้เวลาประมาณ 25-30 วินาที

คุณสมบัติรวมถึง:

หัวกดพร้อมแม่พิมพ์กด
สถานีไฮดรอลิก
แผงระบุตำแหน่งหัวเจาะ
แผงระบุตำแหน่งที่ปรับได้ซ้าย-ขวา หน้า-หลัง เพื่อช่วงการวางตำแหน่งที่กว้างขึ้น

เครื่องเชื่อมโครงฐานกรง IBC

เครื่องโครงสร้างแนวนอนนี้พร้อมหัวเชื่อม 7 หัวทำการเชื่อมโครงฐานโดยอัตโนมัติ ผู้ปฏิบัติงานเพียงแค่ต้องโหลดวัสดุ และพาเลทที่เชื่อมแล้วจะถูกขนถ่ายโดยอัตโนมัติ

คุณสมบัติของผลิตภัณฑ์

โครงสร้างแนวนอนพร้อมหัวเชื่อม 7 หัวสำหรับการเชื่อมโครงฐานทั้งหมด
การขนถ่ายพาเลทที่เชื่อมแล้วโดยอัตโนมัติ
แหล่งจ่ายไฟ MF DC 250KVA 3 ชุด
เพิ่มคุณภาพของผลิตภัณฑ์และอัตราการผลิตในขณะที่ลดต้นทุน
แก้ไขปัญหาคุณภาพการเชื่อมที่ไม่เสถียรจากการทำงานด้วยตนเอง
อัตราการผลิตและระดับระบบอัตโนมัติที่สูงขึ้น

ตารางข้อมูลจำเพาะทางเทคนิค

ชื่อผลิตภัณฑ์	สายการผลิตโครง IBC	สไตล์	แถวเดียว / สองแถว
ความกว้างในการเชื่อมสูงสุด	1200mm	ความยาวในการเชื่อมสูงสุด	4250mm
ยี่ห้อ	Hwashi	สี	น้ำเงิน/เหลือง/กำหนดเอง
กำลังไฟที่ติดตั้ง	350kVA/400kVA	สถานที่ผลิต	จังหวัดเจ้อเจียง ประเทศจีน
แรงดันไฟฟ้า	3p 380V	วัสดุ	ท่อสังกะสี
ความหนาของท่อ	1-2mm	รอบการทำงาน	20%
เส้นผ่านศูนย์กลางของท่อ	14-20mm	ความถี่	50HZ/60HZ
วิธีการโหลดท่อ	ด้วยตนเอง/แรงงาน 2 คน	ขนาดสายเคเบิล	≥70mm³
กำลังการทำงาน	350-450(480-550) ชิ้น/8 ชั่วโมง	ขนาดท่ออากาศ	G1
ความต้องการแรงงาน	แรงงาน 2-3 คน	ขนาดท่อน้ำ	G1 1/4

คุณสมบัติเลย์เอาต์สายการผลิต

ระบบส่งถัง: เหมาะสำหรับโรงงานที่มีเครื่องเป่าและเวิร์กช็อปกรงแยกกัน
ถังทดสอบขนส่งโดยสายพานลำเลียงไปยังเวิร์กช็อปกรงโดยไม่มีการแทรกแซงของมนุษย์
พื้นที่วางกรง IBC ที่โค้ง งอ หนีบ และเจาะ
พื้นที่จัดเก็บพาเลทที่เชื่อมแล้ว
เส้นทางประกอบพาเลทอัตโนมัติ
สถานีเชื่อมพาเลท
พื้นที่ประกอบกรงและพาเลทแบบหมุน
การออกแบบทางเดินที่ปลอดภัย
พื้นที่จัดเก็บแผ่นพาเลทพร้อมการป้อนอัตโนมัติ
