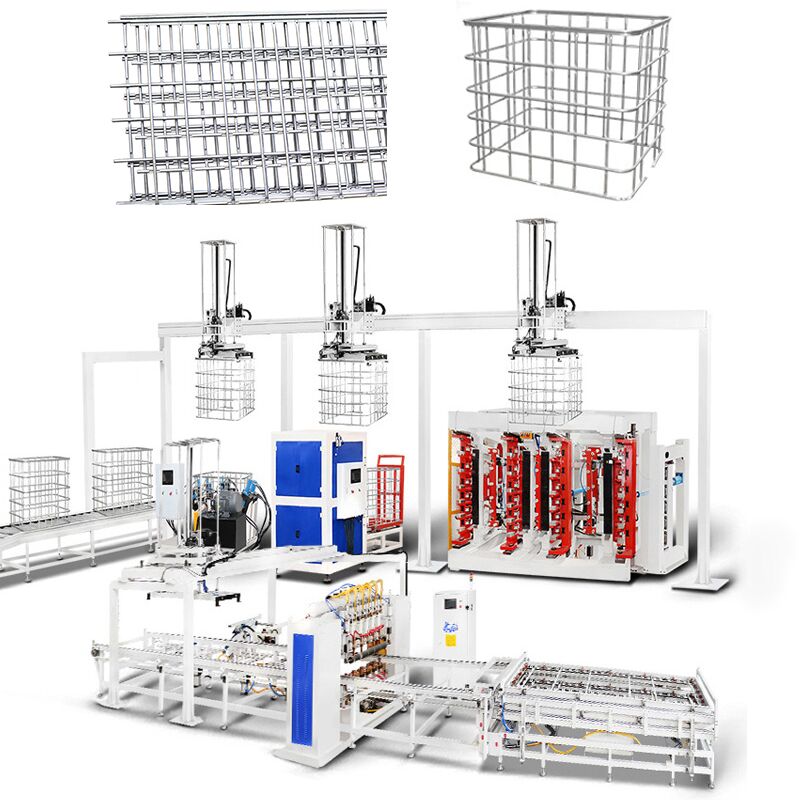

สายการผลิตโครง IBC Cage Tank Frame Welding Equipment Machine
ระบบเชื่อมโครง IBC Cage Frame อัตโนมัติ
เครื่องเชื่อมโครง Hwashi IBC Cage Frame อัตโนมัติมีโครงสร้างโครงสร้างแบบโครงสร้างที่แข็งแรงพร้อมการทำงานที่มั่นคง ระบบเชื่อมใช้แหล่งจ่ายไฟอินเวอร์เตอร์ความถี่กลางเพื่อประสิทธิภาพทางไฟฟ้าและการประหยัดพลังงาน
คุณสมบัติหลัก
- ประสิทธิภาพการเชื่อม: 50 วินาทีต่อชิ้น
- แหล่งเชื่อม: แหล่งจ่ายไฟ MF DC 4 ชุด
- ตัวเลือกแพลตฟอร์มป้อน: ชั้นเดียวหรือสองชั้น
- ตัวเลือกระบบขนถ่าย: การขนถ่ายด้วยตนเองหรือการขนถ่ายแขนกลอัตโนมัติ
กำลังการผลิต: 50 วินาทีต่อชิ้น
ระบบเชื่อมเฟรมหลัก
หม้อแปลง MF สี่ชุดควบคุมขั้วไฟฟ้าเชื่อมหกชุดเพื่อให้มั่นใจในคุณภาพการเชื่อมที่ดีที่สุด รูปแบบการเชื่อมแบบเปียโนสองด้านช่วยเร่งกระบวนการเชื่อม ทำให้แต่ละตาข่ายโลหะเสร็จสมบูรณ์ในเวลาประมาณหนึ่งนาที
การออกแบบกระบอกสูบลมด้านบนและด้านล่างช่วยให้มั่นใจได้ถึงตำแหน่งการเชื่อมแบบแบน ในขณะที่ขั้วไฟฟ้าเชื่อมที่ออกแบบด้วยสกรูช่วยเพิ่มความทนทาน

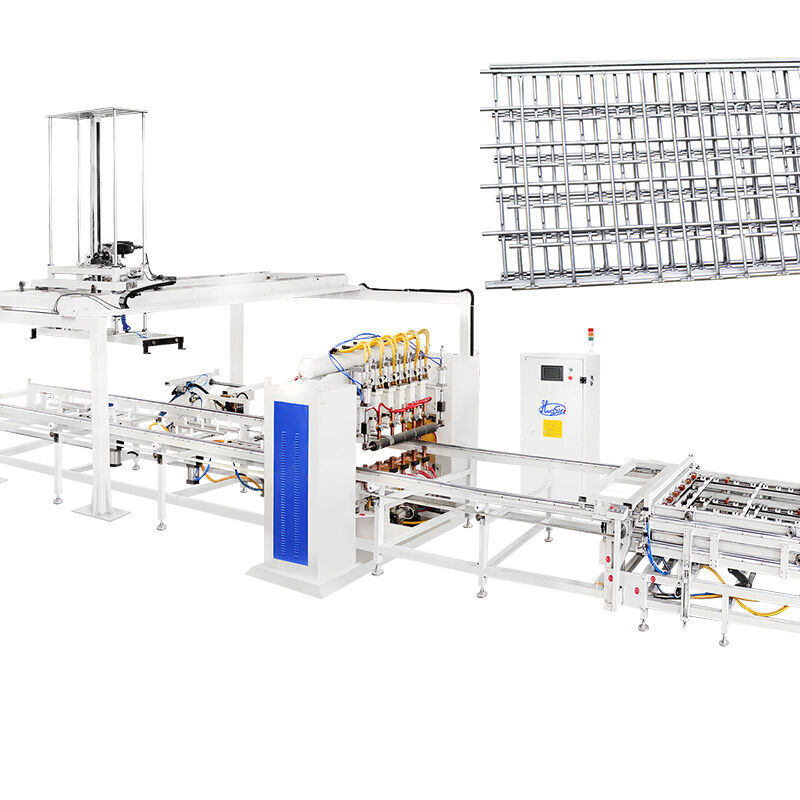

เครื่องเชื่อมอัตโนมัติเฟรม IBC หกหัว
เครื่องนี้ติดตั้งแหล่งจ่ายไฟ MF DC 4 ชุด ทำการเชื่อมจุด 6 จุดพร้อมกัน ตัวป้อนฟิกซ์เจอร์แบบสองชั้นช่วยให้สามารถโหลดวัสดุได้ในขณะที่ฟิกซ์เจอร์อื่นกำลังเชื่อม

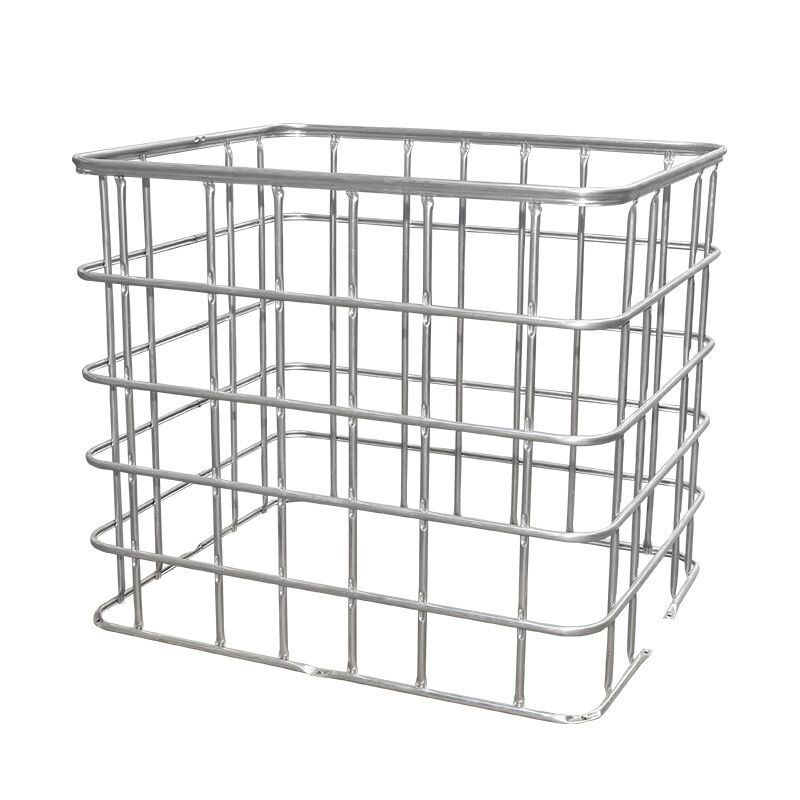

ตาข่ายท่อแบนและคุณภาพการเชื่อมที่มั่นคง
เครื่องเชื่อมท่อให้เป็นชนิดตาข่ายแบนที่มีคุณภาพการเชื่อมที่แข็งแรงและเชื่อถือได้ กระบวนการเชื่อมทั้งหมดใช้เวลาประมาณ 60 วินาที
เครื่องดัดเฟรม IBC แบบสถานีคู่แนวตั้ง
เครื่องดัดนี้ช่วยให้มั่นใจได้ถึงความแม่นยำสูง การทำงานที่มั่นคง และประสิทธิภาพผ่านการประมวลผลแบบบูรณาการ
กระบวนการดัด
เปลี่ยนตาข่ายแบนให้เป็นรูปทรงเฟรมสี่เหลี่ยมใน 20-25 วินาที
คุณสมบัติคานดัด
- คานดัดที่ผ่านการประมวลผล CNC ช่วยให้มั่นใจได้ถึงมุมดัดที่แม่นยำ
- แม่พิมพ์แต่ละอันปรับขึ้น/ลงได้ 3 มม. เพื่อเพิ่มช่วงการดัด
- การออกแบบแม่พิมพ์ 120 องศาช่วยสร้างมุมดัดที่ราบรื่น
การก่อสร้างเฟรมดัด
โครงเครื่องรูปสี่เหลี่ยมผืนผ้าพร้อมเสาเหล็กที่หนากว่าและแผงครอบรูปประตูให้การทำงานที่มั่นคงและมั่นคง
สถานีแรงดันไฮดรอลิก
ออกแบบมาสำหรับการดัดตาข่ายถังพาเลทให้เป็นเฟรมสี่เหลี่ยมที่มีขนาด (1200±5 มม.)×(1000±5 มม.)
เครื่องล็อคเฟรม IBC Cage Frame
การประมวลผลแบบบูรณาการให้ความแม่นยำในการใส่สูง ความแน่นในการล็อคที่แข็งแรง และการทำงานที่มั่นคงและมีประสิทธิภาพ
ประสิทธิภาพและคุณภาพการล็อค
การล็อคด้วยไฮดรอลิกของปลายเฟรมท่อเสร็จสิ้นใน 25-30 วินาที
แขนหนีบปรับได้
- ช่วงการทำงานที่กว้างขึ้นสำหรับการออกแบบกรงโลหะ IBC ที่แตกต่างกัน
- การออกแบบไฮดรอลิกและนิวเมติกช่วยเพิ่มประสิทธิภาพ
- การเชื่อมต่อด้านข้างท่ออัตโนมัติ
ระบบหนีบไฮดรอลิก
แม่พิมพ์หนีบไฮดรอลิกสร้างจุดหนีบที่แน่นเพื่อป้องกันการแตกร้าวของกรงโลหะ
อุปกรณ์ส่งอัตโนมัติ
อุปกรณ์ส่งกรงโลหะอัตโนมัติช่วยให้มั่นใจได้ถึงการผลิตกรงอัตโนมัติที่ราบรื่นและมีประสิทธิภาพ
เครื่องทำรูและเจาะเฟรม IBC Cage Frame
สร้างรูบนเฟรมเพื่อการยึดติดกับเฟรมฐานอย่างปลอดภัย
ประสิทธิภาพและคุณภาพในการทำรู
กระบวนการเจาะไฮดรอลิกเสร็จสิ้นใน 25-30 วินาที
ส่วนประกอบของเครื่อง
- หัวกดพร้อมแม่พิมพ์กด
- สถานีไฮดรอลิก
- แผงระบุตำแหน่งหัวเจาะ
แผงระบุตำแหน่งที่ปรับได้ซ้าย-ขวา หน้า-หลัง ให้ช่วงตำแหน่งการเจาะที่กว้างขึ้น
เครื่องเชื่อมเฟรมฐาน IBC Cage Frame
โครงสร้างแนวนอนพร้อมหัวเชื่อม 7 หัวสำหรับการเชื่อมเฟรมฐานให้สมบูรณ์ ผู้ปฏิบัติงานจัดการเฉพาะการโหลด/ขนถ่ายในขณะที่เครื่องทำการเชื่อมโดยอัตโนมัติ
คุณสมบัติของผลิตภัณฑ์
- โครงสร้างแนวนอนพร้อมหัวเชื่อม 7 หัวสำหรับการประกอบเฟรมฐาน
- การขนถ่ายพาเลทแบบเชื่อมโดยอัตโนมัติ
- แหล่งจ่ายไฟ MF DC 250KVA 3 ชุด
- คุณภาพผลิตภัณฑ์และอัตราการผลิตที่ดีขึ้นพร้อมลดต้นทุน
- ขจัดคุณภาพการเชื่อมที่ไม่เสถียรจากการทำงานด้วยตนเอง
| ชื่อผลิตภัณฑ์ |
สายการผลิตเฟรม IBC |
สไตล์ |
แถวเดียว / สองแถว |
| ความกว้างในการเชื่อมสูงสุด |
1200 มม. |
ความยาวในการเชื่อมสูงสุด |
4250 มม. |
| ยี่ห้อ |
Hwashi |
สี |
น้ำเงิน/เหลือง/กำหนดเอง |
| กำลังไฟที่ติดตั้ง |
350kVA/400kVA |
สถานที่ผลิต |
จังหวัดเจ้อเจียง ประเทศจีน |
| แรงดันไฟฟ้า |
3p 380V |
วัสดุ |
ท่อชุบสังกะสี |
| ความหนาของท่อ |
1-2 มม. |
รอบการทำงาน |
20% |
| เส้นผ่านศูนย์กลางของท่อ |
14-20 มม. |
ความถี่ |
50HZ/60HZ |
| วิธีการโหลดท่อ |
ด้วยตนเอง/แรงงาน 2 คน |
ขนาดสายเคเบิล |
≥70mm3 |
| กำลังการผลิต |
350-450(480-550) ชิ้น/8 ชั่วโมง |
ขนาดท่ออากาศ |
G1 |
| ความต้องการแรงงาน |
แรงงาน 2-3 คน |
ขนาดท่อน้ำ |
G1 1/4 |
คุณสมบัติของระบบส่งถัง
- เหมาะสำหรับโรงงานที่มีเครื่องเป่าและเวิร์กช็อปกรงแยกกัน
- การขนส่งถังทดสอบด้วยสายพานลำเลียงไปยังเวิร์กช็อปกรงโดยไม่มีการแทรกแซงของมนุษย์
- ระบบส่งถัง
- พื้นที่วางกรง IBC Bended, Clinching และ Punched
- พื้นที่จัดเก็บพาเลทแบบเชื่อม
- เส้นทางประกอบพาเลทอัตโนมัติ
- การเชื่อมพาเลท
- พื้นที่ประกอบกรงและพาเลทแบบหมุน
- ทางเดินที่ปลอดภัย
- พื้นที่จัดเก็บแผ่นพาเลท / การป้อนอัตโนมัติ
