สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Hwashi
ได้รับการรับรอง:
CE/CCC/ISO
หมายเลขรุ่น:
WL-SQ-MF160Kx6
วิดีโอ

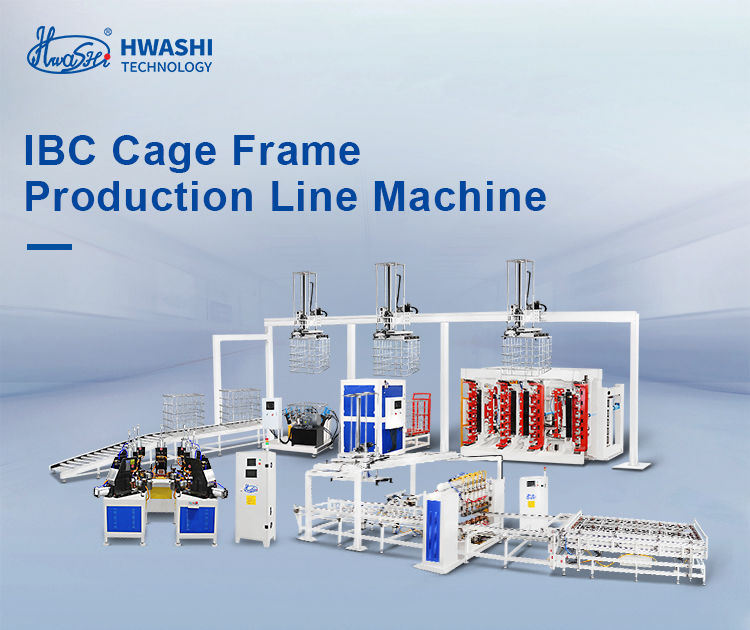

เครื่องเชื่อมอัตโนมัติโครง IBC หกหัว
ระบบกำลังไฟเชื่อมได้รับการออกแบบด้วยความแม่นยำ โดยมีแหล่งจ่ายไฟ DC MF ขั้นสูงสี่ชุด การออกแบบที่ซับซ้อนนี้ช่วยให้สามารถดำเนินการเชื่อมพร้อมกันได้หกจุดที่แตกต่างกัน ซึ่งแสดงให้เห็นถึงความสามารถในการทำงานหลายอย่างพร้อมกันอย่างน่าทึ่ง การแนะนำตัวป้อนฟิกซ์เจอร์แบบสองชั้นช่วยเพิ่มประสิทธิภาพในการทำงาน – ในขณะที่ฟิกซ์เจอร์หนึ่งตัวมีส่วนร่วมในกระบวนการเชื่อม อีกตัวหนึ่งสามารถโหลดวัสดุได้อย่างราบรื่น เพื่อให้มั่นใจถึงเวิร์กโฟลว์ที่ต่อเนื่องและคล่องตัว
ตาข่ายท่อแบนและคุณภาพการเชื่อมที่มั่นคง
อุปกรณ์เชื่อมเปลี่ยนท่อให้เป็นรูปแบบตาข่ายแบนที่ไม่เหมือนใครได้อย่างราบรื่น ทำให้มั่นใจได้ถึงรอยเชื่อมที่มีความแข็งแรงและคุณภาพที่แข็งแกร่ง กระบวนการเชื่อมเสร็จสิ้นอย่างมีประสิทธิภาพในเวลาประมาณ 60 วินาที ซึ่งเน้นย้ำถึงทั้งความเร็วและความแม่นยำในการผลิตตาข่ายแบนแต่ละชิ้น
เครื่องดัดโครง IBC แบบสองสถานีแนวตั้ง
เครื่องดัดโครงกรง IBC แบบสองสถานีผ่านการประมวลผลอย่างครอบคลุม เพื่อรับประกันไม่เพียงแต่ความแม่นยำสูงในการดัดเท่านั้น แต่ยังรวมถึงการทำงานที่มั่นคงและประสิทธิภาพที่โดดเด่นอีกด้วย
ดัดตาข่ายแบนให้เป็นรูปทรงสี่เหลี่ยม
เครื่องดัดเปลี่ยนตาข่ายแบนให้เป็นโครงสี่เหลี่ยมได้อย่างเชี่ยวชาญ การบรรลุกระบวนการดัดในเวลาประมาณ 20-25 วินาที เน้นย้ำถึงประสิทธิภาพและความสามารถในการผลิตที่รวดเร็วของเครื่อง
คานดัด
ใช้คานดัดที่ผ่านการประมวลผล CNC เพื่อให้แน่ใจว่ามุมการดัด
แม่พิมพ์แต่ละชิ้นบนคานดัดสามารถปรับขึ้นและลงได้ประมาณ 3 มม. เพื่อเพิ่มช่วงการดัด
การออกแบบแม่พิมพ์ 120 องศาทำให้แต่ละมุมการดัดราบรื่นยิ่งขึ้น
ออกแบบมาโดยเฉพาะสำหรับการดัดตาข่ายถังพาเลท เครื่องดัด IBC จะขึ้นรูปให้เป็นโครงสี่เหลี่ยมที่มีขนาด (1200±5 มม.)×(1000±5 มม.) อย่างเชี่ยวชาญ สถานีที่ใช้พลังงานไฮดรอลิกนี้รับประกันประสิทธิภาพการดัดที่ดีที่สุด
เครื่องล็อคโครงกรง IBC
เครื่องล็อคโครงกรง IBC ได้รับการประดิษฐ์ขึ้นอย่างพิถีพิถันในฐานะหน่วยที่สอดคล้องกัน ซึ่งมีความแม่นยำเป็นพิเศษในการใส่ ความแข็งแรงในการล็อคที่แข็งแกร่ง และการผสมผสานที่ลงตัวระหว่างความเสถียรและประสิทธิภาพระหว่างการทำงาน
ประสิทธิภาพและคุณภาพในการล็อค
แขนหนีบที่ปรับได้:
ปรับให้เข้ากับการออกแบบกรงโลหะ IBC ที่แตกต่างกัน แขนหนีบที่ปรับได้ช่วยเพิ่มช่วงการทำงานของเครื่อง
การออกแบบไฮดรอลิกและนิวเมติกของแขนหนีบช่วยเพิ่มประสิทธิภาพของเครื่อง
แขนหนีบยังได้รับการออกแบบสำหรับการเชื่อมต่ออัตโนมัติของท่อทั้งสองด้าน
แม่พิมพ์หนีบไฮดรอลิก:
แม่พิมพ์หนีบมีระบบไฮดรอลิก สร้างจุดหนีบที่แน่นสำหรับท่อ ป้องกันไม่ให้กรงโลหะแตก
สถานีแรงดันไฮดรอลิก:
สถานีแรงดันไฮดรอลิกติดตั้งอุปกรณ์ส่งอัตโนมัติ ช่วยให้มั่นใจได้ถึงกระบวนการผลิตกรงโลหะที่ราบรื่นและมีประสิทธิภาพ
เครื่องทำรูและเจาะรูโครงกรง IBC
เครื่องทำรูและเจาะรูโครงกรง IBC ใช้ในการสร้างรูบนโครง เพื่อให้โครงที่สมบูรณ์สามารถยึดติดกับโครงฐานได้
ประสิทธิภาพและคุณภาพในการทำรู
เครื่องทำรูและเจาะรูใช้แรงไฮดรอลิก จะใช้เวลาประมาณ 25-30 วินาทีในการทำให้กระบวนการเสร็จสมบูรณ์
ก. หัวกดพร้อมแม่พิมพ์กด
ข. สถานีไฮดรอลิก
ค. แผงระบุตำแหน่งหัวเจาะ
แผงระบุตำแหน่งที่ปรับได้ซ้าย-ขวา หน้า-หลังสามารถทำให้ตำแหน่งการเจาะอยู่ในช่วงการใช้งานที่กว้างขึ้น
เครื่องเชื่อมโครงฐานกรง IBC
การออกแบบเครื่องเชื่อมโครงฐานใช้โครงสร้างแนวนอนและหัวเชื่อม 7 หัวเพื่อทำการเชื่อมโครงฐานให้เสร็จสิ้น ผู้ปฏิบัติงานเพียงแค่ต้องโหลดและขนถ่ายผลิตภัณฑ์ เครื่องจะทำการเชื่อมโดยอัตโนมัติ
คุณสมบัติของผลิตภัณฑ์:
1. การออกแบบใช้โครงสร้างแนวนอนและหัวเชื่อม 7 หัวเพื่อทำการเชื่อมโครงฐานให้เสร็จสิ้น ผู้ปฏิบัติงานเพียงแค่ต้องโหลด
2. พาเลทที่เชื่อมแล้วจะถูกขนถ่ายโดยอัตโนมัติ เครื่องจะทำการเชื่อมโดยอัตโนมัติ
3. ใช้แหล่งจ่ายไฟ MF DC 250KVA 3 ชุด เครื่องช่วยเพิ่มคุณภาพของผลิตภัณฑ์และอัตราการผลิต ลดต้นทุนการผลิต
4. แก้ปัญหาคุณภาพการเชื่อมที่ไม่เสถียรที่เกิดจากการทำงานด้วยตนเอง อัตราการผลิตและระดับระบบอัตโนมัติที่สูงขึ้น
ชื่อผลิตภัณฑ์
สายการผลิตโครง IBC
สไตล์
|
แถวเดียว / สองแถว
|
ความกว้างในการเชื่อมสูงสุด
|
1200 มม.
|
ความยาวในการเชื่อมสูงสุด
|
|
4250 มม.
|
ยี่ห้อ
|
Hwashi
|
สี
|
|
น้ำเงิน/เหลือง/กำหนดเอง
|
กำลังไฟที่ติดตั้ง
|
350kVA/400kVA
|
สถานที่ผลิต
|
|
จังหวัดเจ้อเจียง ประเทศจีน
|
แรงดันไฟฟ้า
|
3p 380V |
วัสดุ
|
|
ท่อสังกะสี
|
ความหนาของท่อ
|
1-2 มม.
|
รอบการทำงาน
|
|
20%
|
เส้นผ่านศูนย์กลางของท่อ
|
14-20 มม.
|
ความถี่
|
|
50HZ/60HZ
|
วิธีการโหลดท่อ
|
ด้วยตนเอง/แรงงาน 2 คน
|
ขนาดสายเคเบิล
|
|
≥70mm3
|
กำลังการผลิต
|
350-450(480-550) ชิ้น/8 ชั่วโมง
|
ขนาดท่ออากาศ
|
|
G1
|
ความต้องการแรงงาน
|
แรงงาน 2-3 คน
|
ขนาดท่อน้ำ
|
|
G1 1/4
|
คุณสมบัติของผลิตภัณฑ์-ระบบส่งถัง:
|
1. ระบบนี้เหมาะสำหรับโรงงานที่แยกเวิร์กช็อปเครื่องเป่าและเวิร์กช็อปกรง
|
2. ถังทดสอบถูกขนส่งโดยสายพานลำเลียงไปยังเวิร์กช็อปกรง ไม่จำเป็นต้องมีการแทรกแซงของมนุษย์
|
3. ระบบส่งถัง
4. พื้นที่วางกรง IBC ที่ดัด, หนีบ และเจาะรู
5. พื้นที่จัดเก็บพาเลทที่เชื่อมแล้ว
6. เส้นทางประกอบพาเลทอัตโนมัติ
7. การเชื่อมพาเลท
8. พื้นที่ประกอบกรงและพาเลทแบบหมุนทางเดินที่ปลอดภัย
9. พื้นที่จัดเก็บแผ่นพาเลท/ การป้อนอัตโนมัติ
