Place of Origin:
CHINA
ชื่อแบรนด์:
Hwashi
ได้รับการรับรอง:
CE/CCC/ISO
Model Number:
WL-SQ-MF160Kx6
วิดีโอ
คุณสมบัติ:
1) ประสิทธิภาพการเชื่อม: 50 วินาที/ชิ้น
2) แหล่งเชื่อม: แหล่งจ่ายไฟ MF DC 4 ชุด
3) ตัวเลือกแพลตฟอร์มป้อน: ชั้นเดียวหรือสองชั้น
4) ตัวเลือกระบบขนถ่าย: การขนถ่ายด้วยตนเองหรือการขนถ่ายด้วยแขนกลอัตโนมัติ
กำลังการผลิต: 50 วินาที/ชิ้น
โครงเชื่อมหลัก
ใช้หม้อแปลง MF สี่ชุดเพื่อควบคุมอิเล็กโทรดเชื่อมหกชุด เพื่อให้มั่นใจถึงคุณภาพการเชื่อมที่ดีที่สุดสำหรับแต่ละจุดเชื่อม เทคนิคการเชื่อมแบบเปียโนสองด้านช่วยเร่งกระบวนการเชื่อมอย่างมาก ตาข่ายโลหะแต่ละชิ้นสามารถทำได้ภายในหนึ่งนาที
การออกแบบประกอบด้วยกระบอกสูบอากาศด้านบนและด้านล่างเพื่อรับประกันตำแหน่งการเชื่อมที่เรียบ นอกจากนี้ อิเล็กโทรดเชื่อมยังมีดีไซน์สกรู ช่วยเพิ่มความทนทานในการใช้งานแต่ละครั้ง
เครื่องเชื่อมโครง IBC อัตโนมัติหกหัว
ระบบกำลังไฟเชื่อมได้รับการออกแบบด้วยความแม่นยำ โดยมีแหล่งจ่ายไฟ MF DC ขั้นสูงสี่ชุด การออกแบบที่ซับซ้อนนี้ช่วยให้สามารถดำเนินการเชื่อมพร้อมกันได้ถึงหกจุดที่แตกต่างกัน ซึ่งแสดงให้เห็นถึงความสามารถในการทำงานหลายอย่างได้อย่างน่าทึ่ง การแนะนำตัวป้อนฟิกซ์เจอร์แบบสองชั้นช่วยเพิ่มประสิทธิภาพในการทำงาน – ในขณะที่ฟิกซ์เจอร์หนึ่งตัวมีส่วนร่วมในการเชื่อม อีกตัวสามารถโหลดวัสดุได้อย่างราบรื่น เพื่อให้มั่นใจถึงเวิร์กโฟลว์ที่ต่อเนื่องและคล่องตัว
ตาข่ายท่อแบนและคุณภาพการเชื่อมที่มั่นคง
อุปกรณ์เชื่อมเปลี่ยนท่อให้เป็นรูปแบบตาข่ายแบนที่โดดเด่นได้อย่างราบรื่น ทำให้มั่นใจได้ถึงรอยเชื่อมที่มีความแข็งแรงและคุณภาพที่แข็งแกร่ง กระบวนการเชื่อมเสร็จสิ้นอย่างมีประสิทธิภาพในเวลาประมาณ 60 วินาที ซึ่งเน้นทั้งความเร็วและความแม่นยำในการผลิตตาข่ายแบนแต่ละชิ้น
เครื่องดัดโครง IBC แบบสองสถานีแนวตั้ง
เครื่องดัดโครงกรง IBC แบบสองสถานีผ่านการประมวลผลอย่างครอบคลุม เพื่อรับประกันไม่เพียงแต่ความแม่นยำสูงในการดัดเท่านั้น แต่ยังรวมถึงการทำงานที่มั่นคงและประสิทธิภาพที่โดดเด่นอีกด้วย
ดัดตาข่ายแบนให้เป็นรูปทรงสี่เหลี่ยมจัตุรัส
เครื่องดัดแปลงตาข่ายแบนให้เป็นโครงสี่เหลี่ยมจัตุรัสอย่างแม่นยำ การบรรลุกระบวนการดัดในเวลาประมาณ 20-25 วินาที เน้นประสิทธิภาพและความสามารถในการผลิตที่รวดเร็วของเครื่อง
คานดัด
ใช้คานดัดที่ผ่านการประมวลผล CNC เพื่อให้แน่ใจว่ามุมดัด
แม่พิมพ์แต่ละตัวบนคานดัดสามารถปรับขึ้นและลงได้ประมาณ 3 มม. เพื่อเพิ่มช่วงการดัด
การออกแบบแม่พิมพ์ 120 องศาทำให้แต่ละมุมดัดเรียบขึ้น
โครงดัด
โครงเครื่องมีดีไซน์สี่เหลี่ยมผืนผ้าที่แข็งแกร่ง โดยมีเสาเหล็กที่หนากว่าและแผงครอบรูปประตู เพื่อให้มั่นใจถึงความมั่นคงและความเสถียรเป็นพิเศษ
สถานีแรงดันไฮดรอลิก
ออกแบบมาโดยเฉพาะสำหรับการดัดตาข่ายถังพาเลท เครื่องดัด IBC จะปรับรูปร่างให้เป็นโครงสี่เหลี่ยมที่มีขนาดที่แม่นยำ (1200±5 มม.)×(1000±5 มม.) สถานีที่ใช้พลังงานไฮดรอลิกนี้รับประกันประสิทธิภาพการดัดที่ดีที่สุด
เครื่องล็อคโครงกรง IBC
เครื่องล็อคโครงกรง IBC ได้รับการออกแบบอย่างพิถีพิถันให้เป็นหน่วยที่สอดคล้องกัน โดยมีความแม่นยำเป็นพิเศษในการใส่ ความแข็งแรงในการล็อคที่แข็งแกร่ง และการผสมผสานที่ลงตัวระหว่างความเสถียรและประสิทธิภาพระหว่างการทำงาน
ประสิทธิภาพและคุณภาพการล็อค
แขนหนีบปรับได้:
ปรับให้เข้ากับการออกแบบกรงโลหะ IBC ที่แตกต่างกัน แขนหนีบปรับได้ช่วยขยายช่วงการทำงานของเครื่อง
การออกแบบไฮดรอลิกและนิวเมติกของแขนหนีบช่วยเพิ่มประสิทธิภาพของเครื่อง
แขนหนีบยังได้รับการออกแบบสำหรับการเชื่อมต่ออัตโนมัติของท่อทั้งสองด้าน
แม่พิมพ์หนีบไฮดรอลิก:
ด้วยระบบไฮดรอลิก แม่พิมพ์หนีบสร้างจุดหนีบที่แน่นสำหรับท่อ ป้องกันไม่ให้กรงโลหะแตก
สถานีแรงดันไฮดรอลิก:
ติดตั้งอุปกรณ์ส่งอัตโนมัติ สถานีแรงดันไฮดรอลิกช่วยให้มั่นใจได้ถึงกระบวนการผลิตที่ราบรื่นและมีประสิทธิภาพสำหรับกรงโลหะ
เครื่องทำรูและเจาะโครงกรง IBC
เครื่องทำรูและเจาะโครงกรง IBC ใช้สำหรับสร้างรูบนโครง เพื่อให้โครงที่สมบูรณ์สามารถยึดติดกับโครงฐานได้
ประสิทธิภาพและคุณภาพในการทำรู
เครื่องทำรูและเจาะใช้แรงไฮดรอลิก จะใช้เวลาประมาณ 25-30 วินาทีในการทำให้กระบวนการเสร็จสมบูรณ์
a. กดหัวด้วยแม่พิมพ์กด
b. สถานีไฮดรอลิก
c. แผงระบุตำแหน่งหัวเจาะ
แผงระบุตำแหน่งที่ปรับได้ซ้าย-ขวา หน้า-หลัง สามารถทำให้ตำแหน่งการเจาะอยู่ในช่วงการใช้งานที่กว้างขึ้น
เครื่องเชื่อมโครงฐานกรง IBC
การออกแบบเครื่องเชื่อมโครงฐานใช้โครงสร้างแนวนอนและหัวเชื่อม 7 หัวเพื่อทำการเชื่อมโครงฐาน ผู้ปฏิบัติงานเพียงแค่ต้องโหลดและขนถ่ายผลิตภัณฑ์ เครื่องจะทำการเชื่อมโดยอัตโนมัติ
คุณสมบัติของผลิตภัณฑ์:
1. การออกแบบใช้โครงสร้างแนวนอนและหัวเชื่อม 7 หัวเพื่อทำการเชื่อมโครงฐาน ผู้ปฏิบัติงานเพียงแค่ต้องโหลด
2. พาเลทที่เชื่อมจะถูกขนถ่ายโดยอัตโนมัติ เครื่องจะทำการเชื่อมโดยอัตโนมัติ
3. ใช้พลังงาน MF DC 250KVA 3 ชุด เครื่องช่วยเพิ่มคุณภาพของผลิตภัณฑ์และอัตราการผลิต ลดต้นทุนการผลิต
4. แก้ปัญหาคุณภาพการเชื่อมที่ไม่เสถียรที่เกิดจากการทำงานด้วยตนเอง อัตราการผลิตและระดับระบบอัตโนมัติที่สูงขึ้น
|
ชื่อผลิตภัณฑ์
|
สายการผลิตโครง IBC
|
สไตล์
|
แถวเดียว / สองแถว
|
|
ความกว้างในการเชื่อมสูงสุด
|
1200 มม.
|
ความยาวในการเชื่อมสูงสุด
|
4250 มม.
|
|
ยี่ห้อ
|
Hwashi
|
สี
|
น้ำเงิน/เหลือง/กำหนดเอง
|
|
กำลังไฟที่ติดตั้ง
|
350kVA/400kVA
|
สถานที่ผลิต |
จังหวัดเจ้อเจียง ประเทศจีน
|
|
แรงดันไฟฟ้า
|
3p 380V
|
วัสดุ
|
ท่อชุบสังกะสี
|
|
ความหนาของท่อ
|
1-2 มม.
|
รอบการทำงาน
|
20%
|
|
เส้นผ่านศูนย์กลางของท่อ
|
14-20 มม.
|
ความถี่
|
50HZ/60HZ
|
|
วิธีการโหลดท่อ
|
ด้วยตนเอง/แรงงาน 2 คน
|
ขนาดสายเคเบิล
|
≥70mm3
|
|
กำลังการผลิต
|
350-450(480-550) ชิ้น/8 ชั่วโมง
|
ขนาดท่ออากาศ
|
G1
|
|
ความต้องการแรงงาน
|
แรงงาน 2-3 คน
|
ขนาดท่อน้ำ
|
G1 1/4
|
คุณสมบัติของผลิตภัณฑ์-ระบบส่งถัง:
1. ระบบนี้เหมาะสำหรับโรงงานที่แยกเวิร์กช็อปเครื่องเป่าและเวิร์กช็อปกรง

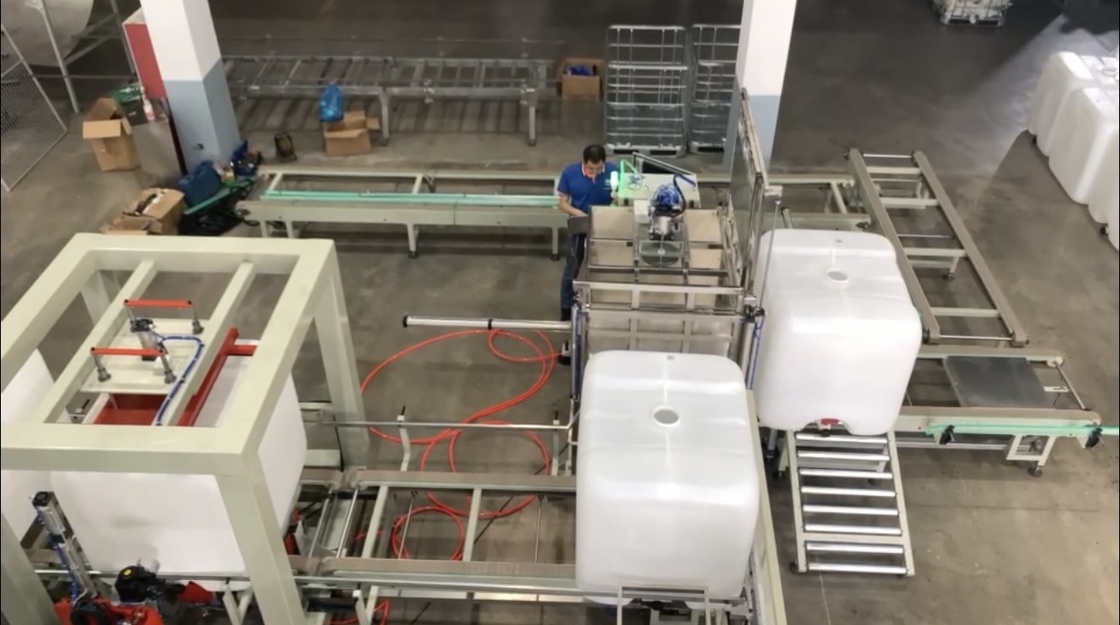

2. ถังทดสอบถูกขนส่งโดยสายพานลำเลียงไปยังเวิร์กช็อปกรง ไม่จำเป็นต้องมีการแทรกแซงของมนุษย์
3. ระบบส่งถัง
4. พื้นที่วางกรง IBC ที่ดัด งอ และเจาะ
5. พื้นที่จัดเก็บพาเลทที่เชื่อม
6. เส้นทางประกอบพาเลทอัตโนมัติ
7. การเชื่อมพาเลท
8. พื้นที่ประกอบกรงและพาเลทแบบหมุนทางเดินที่ปลอดภัย
9. พื้นที่จัดเก็บแผ่นพาเลท/ การป้อนอัตโนมัติ
