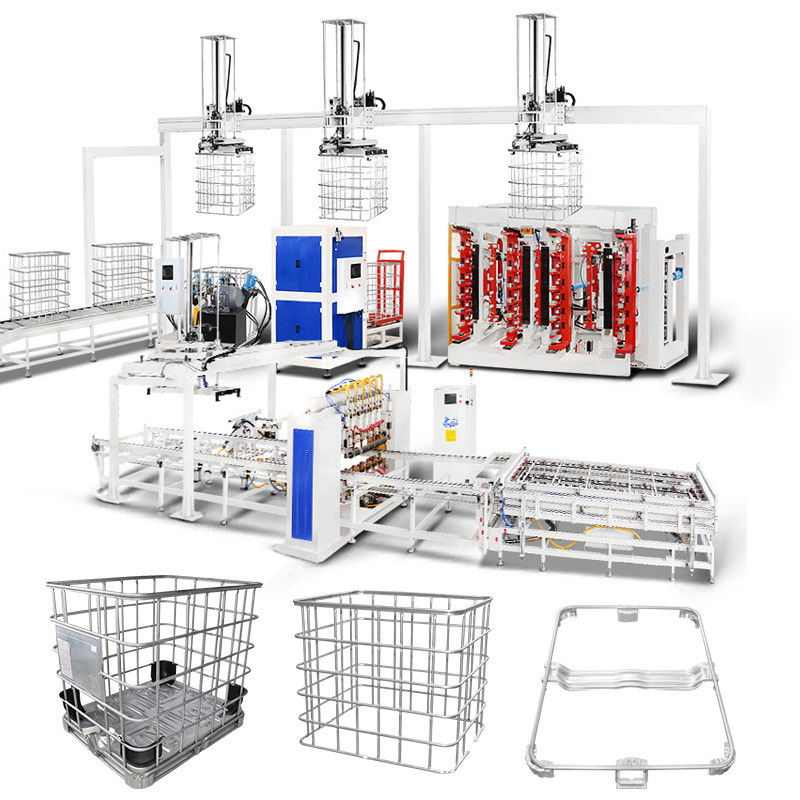

Hwashi IBC เครื่องปั่นกรอบถังด้านล่าง IBC เครื่องปั่นกรงอัตโนมัติ

เครื่องดัดเฟรม IBC แบบสองสถานีแนวตั้ง

เครื่องดัดเฟรมกรง IBC แบบสองสถานีผ่านการประมวลผลอย่างครอบคลุม เพื่อรับประกันไม่เพียงแต่ความแม่นยำสูงในการดัดเท่านั้น แต่ยังรวมถึงการทำงานที่มั่นคงและประสิทธิภาพที่โดดเด่นด้วย

ดัดตาข่ายแบนให้เป็นรูปทรงสี่เหลี่ยมจัตุรัส

เครื่องดัดเปลี่ยนตาข่ายแบนให้เป็นเฟรมสี่เหลี่ยมจัตุรัสได้อย่างเชี่ยวชาญ การบรรลุกระบวนการดัดในเวลาประมาณ 20-25 วินาที เน้นประสิทธิภาพและความสามารถในการผลิตที่รวดเร็วของเครื่อง

คานดัด

1. ใช้คานดัดที่ผ่านการประมวลผล CNC เพื่อให้แน่ใจว่ามุมการดัด

2. แม่พิมพ์แต่ละตัวบนคานดัดสามารถปรับขึ้นและลงได้ประมาณ 3 มม. เพื่อเพิ่มช่วงการดัด

3. การออกแบบแม่พิมพ์ 120 องศาทำให้แต่ละมุมการดัดราบรื่นยิ่งขึ้น

เฟรมดัด

เฟรมเครื่องมีการออกแบบรูปสี่เหลี่ยมผืนผ้าที่แข็งแกร่ง โดยมีเสาเหล็กที่หนาขึ้นและแผงครอบรูปประตู ทำให้มั่นใจได้ถึงความมั่นคงและความมั่นคงเป็นพิเศษ

สถานีแรงดันไฮดรอลิก

ออกแบบมาโดยเฉพาะสำหรับการดัดตาข่ายถังพาเลท เครื่องดัด IBC จะขึ้นรูปให้เป็นเฟรมสี่เหลี่ยมที่มีขนาด (1200±5 มม.)×(1000±5 มม.) อย่างเชี่ยวชาญ สถานีที่ใช้พลังงานไฮดรอลิกนี้รับประกันประสิทธิภาพการดัดที่ดีที่สุด

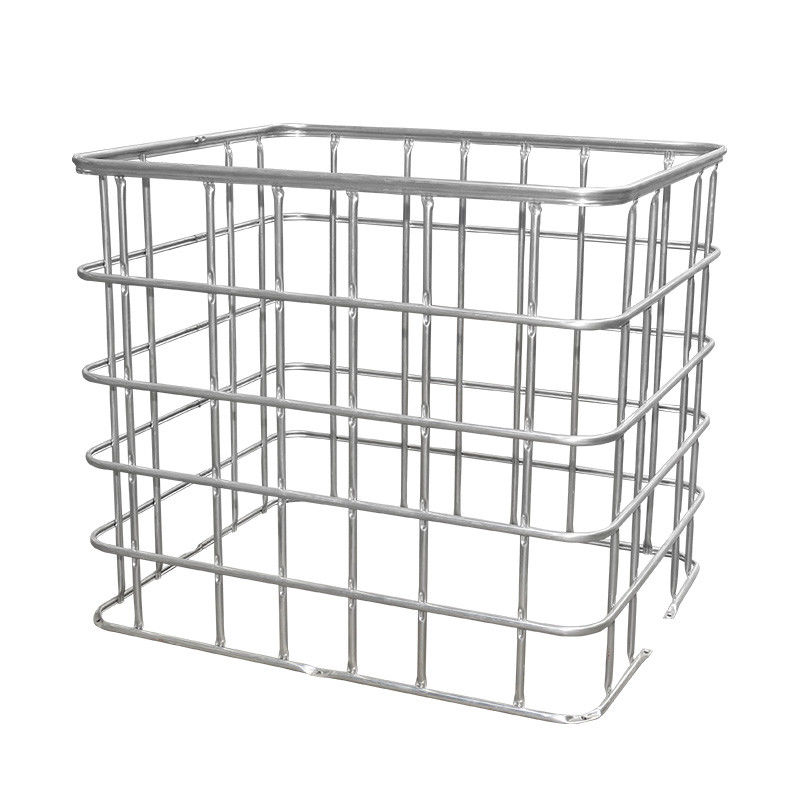

เครื่องล็อคเฟรมกรง IBC
เครื่องล็อคเฟรมกรง IBC ได้รับการประดิษฐ์ขึ้นอย่างพิถีพิถันในฐานะหน่วยที่สอดคล้องกัน โดยมีความแม่นยำเป็นพิเศษในการใส่ ความแข็งแรงในการล็อคที่แข็งแกร่ง และการผสมผสานที่ลงตัวระหว่างความมั่นคงและประสิทธิภาพระหว่างการทำงาน

ประสิทธิภาพและคุณภาพการล็อค

แขนหนีบแบบปรับได้:

ปรับให้เข้ากับการออกแบบกรงโลหะ IBC ที่แตกต่างกัน แขนหนีบแบบปรับได้ช่วยขยายช่วงการทำงานของเครื่อง
การออกแบบไฮดรอลิกและนิวเมติกของแขนหนีบช่วยเพิ่มประสิทธิภาพของเครื่อง
แขนหนีบยังได้รับการออกแบบสำหรับการเชื่อมต่อสองด้านของท่อโดยอัตโนมัติ
แม่พิมพ์หนีบไฮดรอลิก:
ด้วยระบบไฮดรอลิก แม่พิมพ์หนีบสร้างจุดหนีบที่แน่นสำหรับท่อ ป้องกันไม่ให้กรงโลหะแตกร้าว

สถานีแรงดันไฮดรอลิก:
ติดตั้งอุปกรณ์ส่งอัตโนมัติ สถานีแรงดันไฮดรอลิกช่วยให้มั่นใจได้ถึงกระบวนการผลิตกรงโลหะที่ราบรื่นและมีประสิทธิภาพ

เครื่องทำรูและเจาะเฟรมกรง IBC
เครื่องทำรูและเจาะเฟรมกรง IBC ใช้สำหรับสร้างรูบนเฟรม เพื่อให้เฟรมที่สมบูรณ์สามารถยึดติดกับเฟรมฐานได้
ประสิทธิภาพและคุณภาพในการทำรู
เครื่องทำรูและเจาะใช้แรงไฮดรอลิก จะใช้เวลาประมาณ 25-30 วินาทีในการทำให้กระบวนการทั้งหมดเสร็จสมบูรณ์
a. หัวกดพร้อมแม่พิมพ์กด
b. สถานีไฮดรอลิก
c. แผงระบุตำแหน่งหัวเจาะ
แผงระบุตำแหน่งที่ปรับได้ซ้าย-ขวา หน้า-หลัง สามารถทำให้ตำแหน่งการเจาะอยู่ในช่วงการใช้งานที่กว้างขึ้น

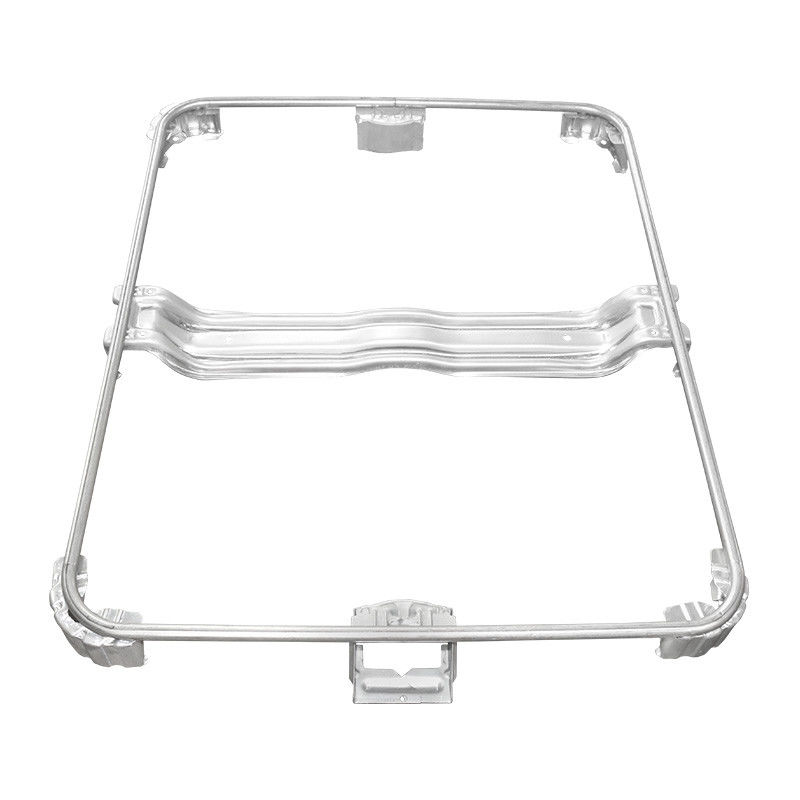

เครื่องเชื่อมเฟรมฐานกรง IBC
การออกแบบเครื่องเชื่อมเฟรมฐานใช้โครงสร้างแนวนอนและหัวเชื่อม 7 หัวเพื่อทำการเชื่อมเฟรมฐานให้เสร็จสมบูรณ์ ผู้ปฏิบัติงานเพียงแค่ต้องโหลดและขนถ่ายผลิตภัณฑ์ เครื่องจะทำการเชื่อมโดยอัตโนมัติ
คุณสมบัติของผลิตภัณฑ์:
1. การออกแบบใช้โครงสร้างแนวนอนและหัวเชื่อม 7 หัวเพื่อทำการเชื่อมเฟรมฐานให้เสร็จสมบูรณ์ ผู้ปฏิบัติงานเพียงแค่ต้องโหลด
2. พาเลทที่เชื่อมแล้วจะถูกขนถ่ายโดยอัตโนมัติ เครื่องจะทำการเชื่อมโดยอัตโนมัติ
3. ใช้พลังงาน MF DC 250KVA 3 ชุด เครื่องช่วยเพิ่มคุณภาพของผลิตภัณฑ์และอัตราการผลิต ลดต้นทุนการผลิต
4. แก้ปัญหาคุณภาพการเชื่อมที่ไม่เสถียรที่เกิดจากการทำงานด้วยตนเอง อัตราการผลิตและระดับระบบอัตโนมัติที่สูงขึ้น

คุณสมบัติของผลิตภัณฑ์-ระบบส่งถัง:
1. ระบบนี้เหมาะสำหรับโรงงานที่แยกเวิร์กช็อปเครื่องเป่าและเวิร์กช็อปกรง
2. ถังทดสอบถูกขนส่งโดยสายพานลำเลียงไปยังเวิร์กช็อปกรง ไม่จำเป็นต้องมีการแทรกแซงของมนุษย์
3. ระบบส่งถัง
4. พื้นที่วางกรง IBC ที่ดัด หนีบ และเจาะ
5. พื้นที่จัดเก็บพาเลทที่เชื่อม
6. เส้นทางประกอบพาเลทอัตโนมัติ
7. การเชื่อมพาเลท
8. พื้นที่ประกอบกรงและพาเลทแบบหมุนทางเดินที่ปลอดภัย
9. พื้นที่จัดเก็บแผ่นพาเลท/การป้อนอัตโนมัติ
