สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Hwashi
ได้รับการรับรอง:
CE/CCC/ISO
หมายเลขรุ่น:
WL-SQ-MF160Kx6

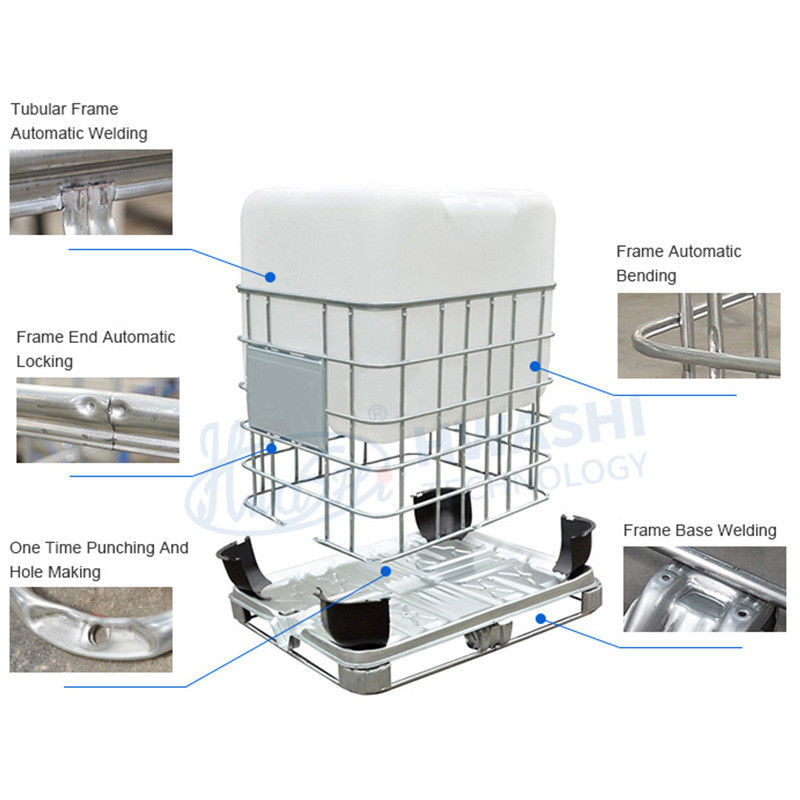

สายการผลิตอุปกรณ์เชื่อมเครื่องจักรสำหรับโครง IBC Cage Tank Frame
เครื่องเชื่อม Hwashi IBC Cage Frame อัตโนมัติ เครื่องจักรนี้ได้รับการออกแบบให้เป็นโครงสร้างโครงสำหรับตั้งสิ่งของแบบเสริมแรงด้วยข้อได้เปรียบของความแข็งแกร่งสูงและการทำงานที่มั่นคง กำลังเชื่อมได้รับการออกแบบด้วยระบบจ่ายไฟอินเวอร์เตอร์ความถี่กลางพร้อมคุณสมบัติในการประหยัดไฟฟ้าและพลังงาน
เครื่องจักรติดตั้งหัวเชื่อม 6 ชุดและระบบจ่ายไฟ 4 ชุด กระแสเชื่อมของแต่ละจุดสามารถปรับได้อย่างอิสระเพื่อให้มั่นใจในความน่าเชื่อถือของจุดเชื่อม
คุณสมบัติ:
1) ประสิทธิภาพการเชื่อม: 50 วินาที/ชิ้น
2) แหล่งเชื่อม: แหล่งจ่ายไฟ MF DC 4 ชุด
3) ตัวเลือกแพลตฟอร์มป้อน: ชั้นเดียวหรือสองชั้น
4) ตัวเลือกระบบขนถ่าย: การขนถ่ายด้วยมือหรือการขนถ่ายด้วยแขนกลอัตโนมัติ
กำลังการผลิต: 50 วินาที/ชิ้น
โครงเชื่อมหลัก
ใช้หม้อแปลง MF สี่ชุดเพื่อควบคุมอิเล็กโทรดเชื่อม 6 ชุดเพื่อให้มั่นใจในคุณภาพการเชื่อมที่ดีสำหรับแต่ละจุดเชื่อม สไตล์การเชื่อมแบบเปียโนสองด้านสามารถเร่งกระบวนการเชื่อมได้ ตารางโลหะแต่ละตารางสามารถทำได้ภายในหนึ่งนาที
การออกแบบกระบอกสูบลมด้านบนและด้านล่างสามารถรับประกันตำแหน่งการเชื่อมแบบแบน
อิเล็กโทรดเชื่อมพร้อมการออกแบบสกรูสามารถทำให้อิเล็กโทรดแต่ละตัวมีความทนทานมากขึ้น

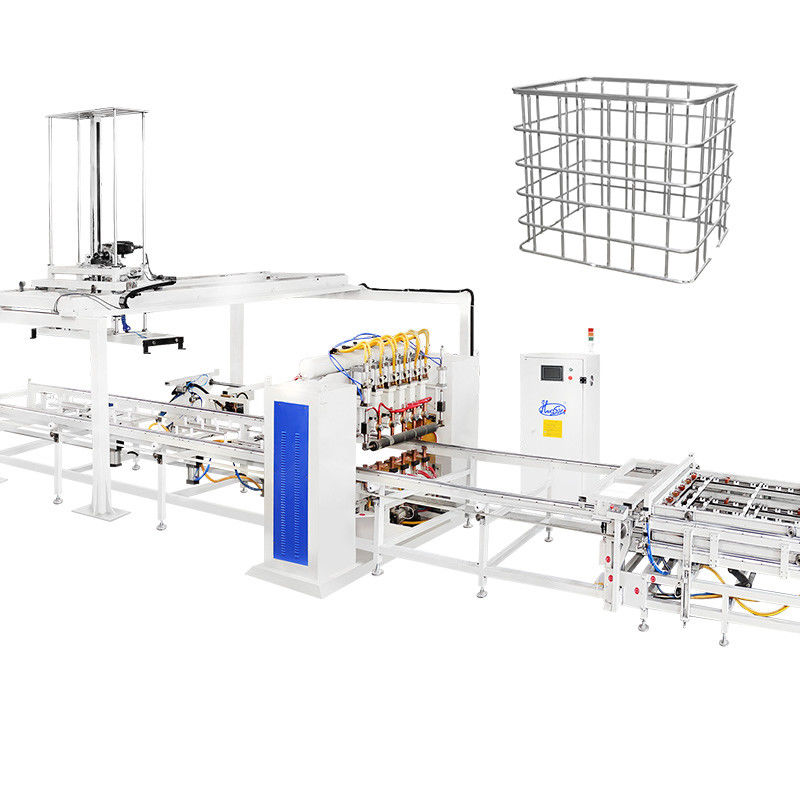

เครื่องเชื่อม IBC Frame อัตโนมัติแบบหกหัว
กำลังเชื่อมได้รับการออกแบบด้วยแหล่งจ่ายไฟ MF DC 4 ชุด สามารถเชื่อมได้ 6 จุดในครั้งเดียว ตัวป้อนฟิกซ์เจอร์สองชั้น เมื่อฟิกซ์เจอร์หนึ่งอยู่ภายใต้การเชื่อม ฟิกซ์เจอร์อื่นสามารถบรรจุวัสดุได้
ตาข่ายท่อแบนและคุณภาพการเชื่อมที่มั่นคง
เครื่องเชื่อมจะเชื่อมท่อให้เป็นแบบตาข่ายแบน คุณภาพการเชื่อมที่มั่นคงและแข็งแรง จะใช้เวลาประมาณ 60 วินาทีในการทำให้กระบวนการเชื่อมเสร็จสมบูรณ์
เครื่องดัด IBC Frame แบบสองสถานีแนวตั้ง
เครื่องดัดแบบสองสถานี IBC cage frame ได้รับการประมวลผลทั้งหมดเพื่อให้มั่นใจในความแม่นยำในการดัดสูง การทำงานที่มั่นคง และประสิทธิภาพสูง
ดัดตาข่ายแบนให้เป็นรูปทรงสี่เหลี่ยม
เครื่องดัดจะดัดตาข่ายแบนให้เป็นโครงสี่เหลี่ยม จะใช้เวลาประมาณ 20-25 วินาทีในการทำให้กระบวนการดัดเสร็จสมบูรณ์
คานดัด
ใช้คานดัดที่ผ่านการประมวลผล CNC เพื่อให้มั่นใจในมุมดัด
แม่พิมพ์แต่ละอันบนคานดัดสามารถปรับขึ้นและลงได้ประมาณ 3 มม. เพื่อเพิ่มช่วงการดัด
การออกแบบแม่พิมพ์ 120 องศาทำให้แต่ละมุมดัดราบรื่นยิ่งขึ้น
โครงดัด
โครงเครื่องรูปสี่เหลี่ยมพร้อมเสาเหล็กที่หนาขึ้นและแผงครอบรูปประตู ซึ่งทำให้เครื่องจักรแข็งแรงและมั่นคง
สถานีแรงดันไฮดรอลิก
เครื่องดัด IBC ใช้กับการดัดตาข่ายถังพาเลท และจะถูกดัดเป็นโครงสี่เหลี่ยมที่มีขนาดโดยรวม (1200±5 มม.)×(1000±5 มม.)
เครื่องล็อค IBC Cage Frame
เครื่องล็อค IBC cage frame ได้รับการประมวลผลทั้งหมด ด้วยความแม่นยำในการใส่สูง ความคงทนในการล็อคสูง การทำงานที่มั่นคงและมีประสิทธิภาพ
ประสิทธิภาพและคุณภาพการล็อค
เครื่องล็อคจะล็อคปลายของโครงท่อโดยใช้แรงไฮดรอลิก จะใช้เวลาประมาณ 25-30 วินาทีในการทำให้กระบวนการล็อคเสร็จสมบูรณ์
แขนหนีบปรับได้
1. ตามการออกแบบกรงโลหะ IBC ที่แตกต่างกัน แขนหนีบปรับได้สามารถทำให้ช่วงการทำงานของเครื่องกว้างขึ้น
2. การออกแบบไฮดรอลิกและนิวเมติกสำหรับแขนหนีบสามารถทำให้เครื่องจักรมีประสิทธิภาพมากขึ้น
3. แขนหนีบยังได้รับการออกแบบให้เชื่อมต่อสองด้านของท่อเข้าด้วยกันโดยอัตโนมัติ
แม่พิมพ์หนีบไฮดรอลิก
แม่พิมพ์หนีบพร้อมระบบไฮดรอลิกสามารถสร้างจุดหนีบที่แน่นสำหรับท่อเพื่อป้องกันไม่ให้กรงโลหะแตก
สถานีแรงดันไฮดรอลิก
มีอุปกรณ์ส่งอัตโนมัติ
อุปกรณ์ส่งอัตโนมัติสำหรับกรงโลหะสามารถทำให้การผลิตกรงอัตโนมัติราบรื่นและมีประสิทธิภาพมากขึ้น
เครื่องทำรูและเจาะ IBC Cage Frame
เครื่องทำรูและเจาะ IBC cage frame ใช้ในการสร้างรูบนเฟรม ดังนั้นเฟรมที่สมบูรณ์สามารถยึดติดกับเฟรมฐานได้
ประสิทธิภาพและคุณภาพในการทำรู
เครื่องทำรูและเจาะใช้แรงไฮดรอลิก จะใช้เวลาประมาณ 25-30 วินาทีในการทำให้กระบวนการทั้งหมดเสร็จสมบูรณ์
ก. หัวกดพร้อมแม่พิมพ์กด
ข. สถานีไฮดรอลิก
ค. แผงระบุตำแหน่งหัวเจาะ
แผงระบุตำแหน่งที่ปรับได้ซ้าย-ขวา หน้า-หลัง สามารถทำให้ตำแหน่งการเจาะอยู่ในช่วงการใช้งานที่กว้างขึ้น
เครื่องเชื่อม IBC Cage Base Frame
การออกแบบเครื่องเชื่อมเฟรมฐานใช้โครงสร้างแนวนอนและหัวเชื่อม 7 หัวเพื่อทำการเชื่อมเฟรมฐานให้เสร็จสมบูรณ์ ผู้ปฏิบัติงานเพียงแค่ต้องโหลดและขนถ่ายผลิตภัณฑ์ เครื่องจะทำการเชื่อมโดยอัตโนมัติ
คุณสมบัติของผลิตภัณฑ์:
1. การออกแบบใช้โครงสร้างแนวนอนและหัวเชื่อม 7 หัวเพื่อทำการเชื่อมเฟรมฐานให้เสร็จสมบูรณ์ ผู้ปฏิบัติงานเพียงแค่ต้องโหลด
2. พาเลทที่เชื่อมแล้วจะถูกขนถ่ายโดยอัตโนมัติ เครื่องจะทำการเชื่อมโดยอัตโนมัติ
3. ใช้พลังงาน MF DC 250KVA 3 ชุด เครื่องช่วยเพิ่มคุณภาพของผลิตภัณฑ์และอัตราการผลิต ลดต้นทุนการผลิต
4. แก้ปัญหาคุณภาพการเชื่อมที่ไม่เสถียรที่เกิดจากการทำงานด้วยตนเอง อัตราการผลิตและระดับระบบอัตโนมัติที่สูงขึ้น
|
ชื่อผลิตภัณฑ์
|
สายการผลิตเฟรม IBC
|
สไตล์
|
แถวเดียว / สองแถว
|
|
ความกว้างในการเชื่อมสูงสุด
|
1200 มม.
|
ความยาวในการเชื่อมสูงสุด
|
4250 มม.
|
|
ยี่ห้อ
|
Hwashi
|
สี
|
น้ำเงิน/เหลือง/กำหนดเอง
|
|
กำลังไฟที่ติดตั้ง
|
350kVA/400kVA
|
สถานที่ผลิต
|
จังหวัดเจ้อเจียง ประเทศจีน
|
|
แรงดันไฟฟ้า
|
3p 380V
|
วัสดุ
|
ท่อสังกะสี
|
|
ความหนาของท่อ
|
1-2 มม.
|
รอบการทำงาน
|
20%
|
|
เส้นผ่านศูนย์กลางของท่อ
|
14-20 มม.
|
ความถี่
|
50HZ/60HZ
|
|
วิธีการโหลดท่อ
|
ด้วยตนเอง/แรงงาน 2 คน
|
ขนาดสายเคเบิล
|
≥70mm3
|
|
กำลังการผลิต
|
350-450(480-550) ชิ้น/8 ชั่วโมง
|
ขนาดท่ออากาศ
|
G1
|
|
ความต้องการแรงงาน
|
แรงงาน 2-3 คน
|
ขนาดท่อน้ำ
|
G1 1/4
|
คุณสมบัติของผลิตภัณฑ์-ระบบส่งถัง:
1. ระบบนี้เหมาะสำหรับโรงงานที่แยกเวิร์คช็อปเครื่องเป่าและเวิร์คช็อปกรง
2. ถังทดสอบถูกขนส่งโดยสายพานลำเลียงไปยังเวิร์คช็อปกรง ไม่จำเป็นต้องมีการแทรกแซงของมนุษย์
3. ระบบส่งถัง
4. พื้นที่วางกรง IBC ที่โค้ง งอ หนีบ และเจาะ
5. พื้นที่จัดเก็บพาเลทที่เชื่อมแล้ว
6. เส้นทางประกอบพาเลทอัตโนมัติ
7. การเชื่อมพาเลท
8. พื้นที่ประกอบกรงและพาเลทแบบหมุนทางเดินที่ปลอดภัย
9. พื้นที่จัดเก็บแผ่นพาเลท/การป้อนอัตโนมัติ
