สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Hwashi
ได้รับการรับรอง:
CE/CCC/ISO
หมายเลขรุ่น:
WL-SQ-MF160Kx6
วิดีโอ
วิดีโอ
ใหม่เต็มกรง IBC Making Machine 1Oool ความถี่ความจุเหล็กตะแกรงเชื่อมสายการผลิตสายการผลิตความดันที่เชื่อถือได้

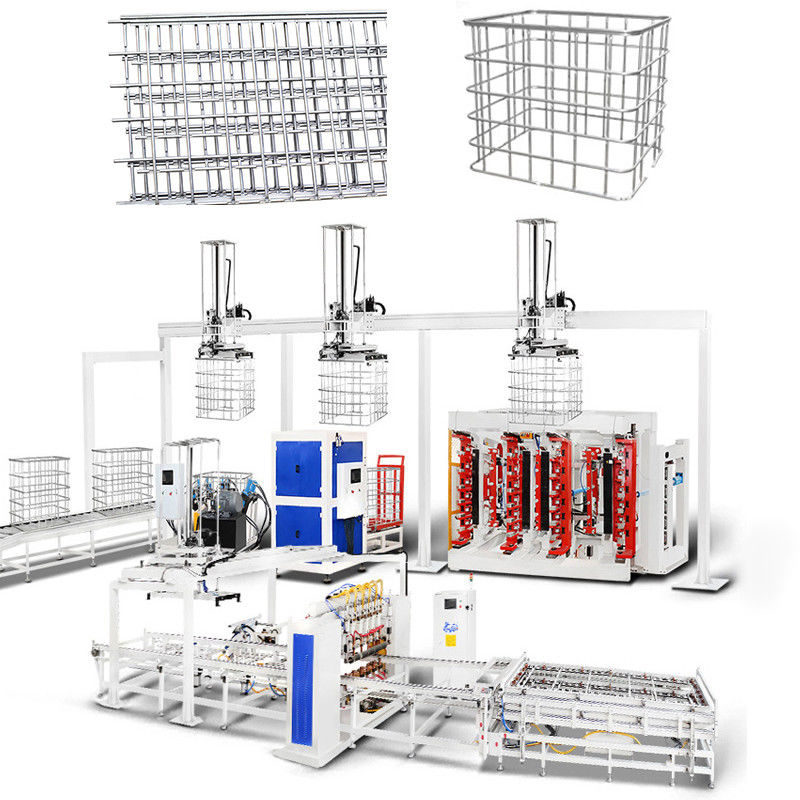

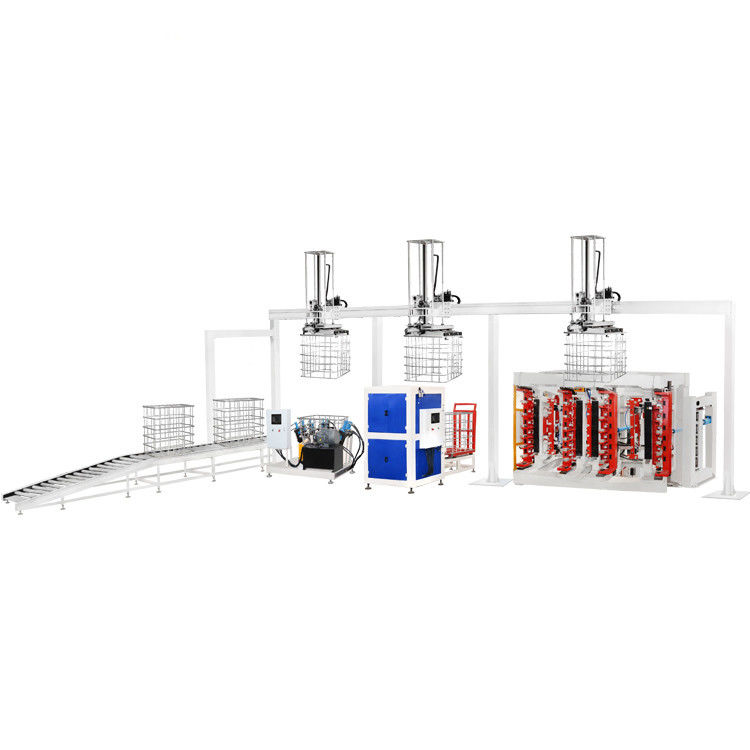

HWASHI IBC CAGE FRAFE Machine Automatic Welding Line Production Line เป็นสายการผลิตที่ออกแบบมาพิเศษสำหรับเฟรมกรง IBC เครื่องทั้งเส้นรวมถึงการเชื่อมเฟรมอัตโนมัติกรง, การขนถ่ายแขนกลไกการโหลดแขนกล, โครงสร้างการหมุนเวียนตาข่าย, เครื่องดัดเฟรมอัตโนมัติ, เครื่องล็อค, การทำรูและเครื่องเจาะ, แขนกลไกการเคลื่อนที่อัตโนมัติ บรรทัดที่สมบูรณ์ต้องใช้เพียง 2-3 คน ผู้ประกอบการเพียงแค่ต้องทำการโหลดวัสดุไปยังเครื่องเชื่อมเฟรมและทำการขนถ่ายที่ส่วนท้ายของบรรทัด นอกจากนี้เรายังสามารถติดตั้งสายด้วยเครื่องเชื่อมเฟรมฐานอัตโนมัติและการขนถ่ายแขนกลไกอัตโนมัติสำหรับเฟรมฐาน
การบำรุงรักษาทำนาย: เซ็นเซอร์ตรวจสอบสุขภาพของเครื่องจักรโดยแจ้งให้ผู้ปฏิบัติงานทราบถึงการบำรุงรักษาที่จำเป็นเพื่อป้องกันการหยุดทำงานที่ไม่ได้วางแผนไว้
ฝาแฝดดิจิตอลสำหรับการเพิ่มประสิทธิภาพ: โมเดลดิจิตอลจำลองและทดสอบกระบวนการผลิตทำให้สามารถปรับแต่งประสิทธิภาพได้อย่างมีประสิทธิภาพเพิ่มเติม
การใช้พลังงานที่มีประสิทธิภาพ: การใช้เทคโนโลยีการเชื่อมขั้นสูงและวัสดุช่วยให้มั่นใจได้ว่าอัตราส่วนพลังงานต่อการบริโภคที่มีประสิทธิภาพสูงแสดงให้เห็นถึงจิตสำนึกด้านสิ่งแวดล้อมและสอดคล้องกับแนวโน้มการพัฒนาที่ยั่งยืน
อินเทอร์เฟซที่ใช้งานง่าย: มีส่วนต่อประสานกับผู้ใช้ที่ใช้งานง่ายเครื่องจักรช่วยลดค่าใช้จ่ายในการทำงานลดค่าใช้จ่ายในการฝึกอบรมและเพิ่มประสิทธิภาพการดำเนินงาน
คุณสมบัติ:
1) ประสิทธิภาพการเชื่อม: 50 วินาที/พีซี
2) แหล่งเชื่อม: 4 ตั้งแหล่งพลังงาน MF DC
3) ตัวเลือกแพลตฟอร์มตัวป้อน: เลเยอร์เดี่ยวหรือเลเยอร์สองชั้น
4) ตัวเลือกระบบขนถ่าย: การขนถ่ายด้วยตนเองหรือการขนถ่ายแขนกลไกอัตโนมัติ
กำลังการผลิต: 50 วินาที/พีซี
กรอบเชื่อมหลัก
มีการใช้หม้อแปลง MF สี่ชุดเพื่อควบคุมอิเล็กโทรดเชื่อมหกชุดเพื่อให้มั่นใจถึงคุณภาพการเชื่อมที่ดีที่สุดสำหรับแต่ละจุดเชื่อม เทคนิคการเชื่อมแบบเปียโนแบบทวิภาคีช่วยเร่งกระบวนการเชื่อมอย่างมีนัยสำคัญ ตาข่ายกริดโลหะแต่ละอันสามารถทำได้ภายในหนึ่งนาที
การออกแบบประกอบด้วยกระบอกสูบอากาศบนและล่างเพื่อรับประกันตำแหน่งการเชื่อมแบบแบน นอกจากนี้อิเล็กโทรดการเชื่อมยังมีการออกแบบสกรูเพิ่มความทนทานในการใช้งานแต่ละครั้ง
เครื่องเชื่อมอัตโนมัติ IBC เฟรมหกหัว
ระบบพลังงานการเชื่อมได้รับการออกแบบด้วยความแม่นยำซึ่งมีแหล่งพลังงาน MF DC ขั้นสูงสี่ชุด การออกแบบที่ซับซ้อนนี้ช่วยให้การดำเนินการเชื่อมพร้อมกันในหกจุดที่แตกต่างกันแสดงให้เห็นถึงความสามารถที่โดดเด่นสำหรับการทำงานหลายอย่าง การแนะนำเครื่องป้อนแบบสองชั้นช่วยเพิ่มประสิทธิภาพในการปฏิบัติงาน-ในขณะที่การติดตั้งหนึ่งมีส่วนร่วมอย่างแข็งขันในกระบวนการเชื่อมส่วนอื่น ๆ สามารถโหลดวัสดุได้อย่างราบรื่นทำให้มั่นใจได้ว่าเวิร์กโฟลว์อย่างต่อเนื่อง

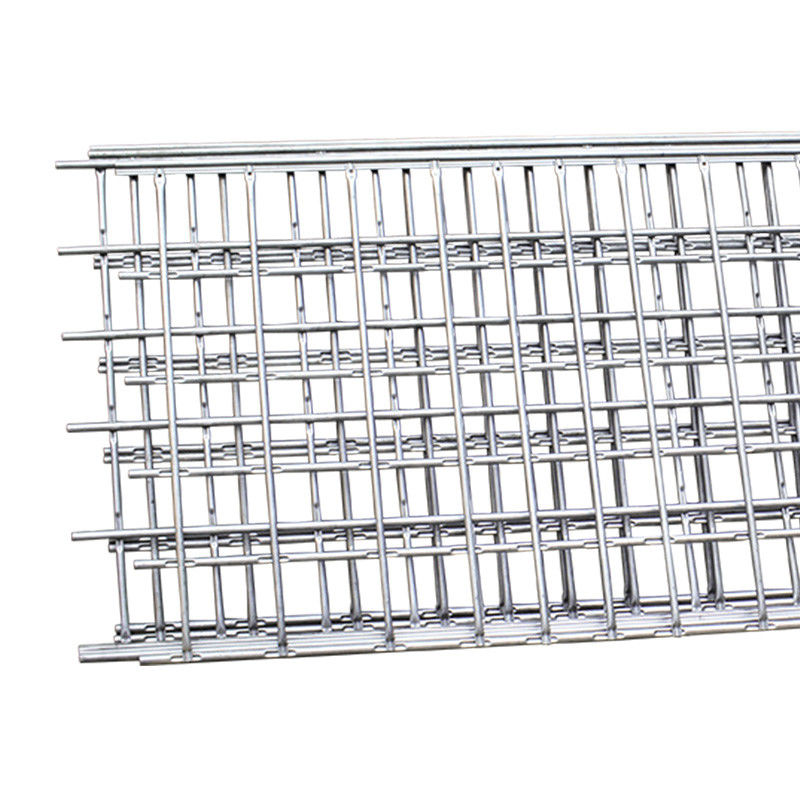

ตาข่ายหลอดแบนและคุณสมบัติการเชื่อมที่มั่นคง
อุปกรณ์การเชื่อมเปลี่ยนท่ออย่างราบรื่นให้เป็นรูปแบบตาข่ายแบนที่โดดเด่นทำให้มั่นใจได้ว่ารอยเชื่อมของความแข็งแรงที่ไม่มีใครเทียบและคุณภาพที่แข็งแกร่ง กระบวนการเชื่อมจะเสร็จสมบูรณ์อย่างมีประสิทธิภาพในเวลาประมาณ 60 วินาทีโดยเน้นทั้งความเร็วและความแม่นยำในการผลิตตาข่ายแบนแต่ละอัน
เครื่องดัดเฟรมสองชั้นแนวตั้ง IBC
เครื่องดัด Dual-Station Frame IBC Cage ผ่านการประมวลผลที่ครอบคลุมเพื่อรับประกันความแม่นยำสูงในการดัด แต่ยังมีการดำเนินงานที่มั่นคงและประสิทธิภาพที่น่าทึ่ง
งอตาข่ายแบนเป็นรูปสี่เหลี่ยมจัตุรัส
เครื่องดัดจะเปลี่ยนตาข่ายแบนอย่างเชี่ยวชาญให้เป็นเฟรมกำลังสองอย่างแม่นยำ การบรรลุกระบวนการดัดในเวลาประมาณ 20-25 วินาทีเน้นประสิทธิภาพของเครื่องและความสามารถในการผลิตอย่างรวดเร็ว
ลำแสง
ลำแสงดัดงอ CNC ใช้เพื่อให้แน่ใจว่ามุมดัด
แต่ละแม่พิมพ์บนลำแสงดัดสามารถปรับขึ้นและลงได้ประมาณ 3 มม. เพื่อเพิ่มช่วงการดัด
การออกแบบแม่พิมพ์ 120 องศาทำให้แต่ละมุมโค้งงอมากขึ้น
กรอบดัด
กรอบของเครื่องมีการออกแบบสี่เหลี่ยมผืนผ้าที่แข็งแกร่งซึ่งมีเสาเหล็กหนาขึ้นและแผงฝาครอบรูปประตูเพื่อให้มั่นใจถึงความแน่นและความเสถียรที่ยอดเยี่ยม
สถานีแรงดันไฮดรอลิก
ออกแบบมาโดยเฉพาะสำหรับการดัดงอถังพาเลทเครื่องดัด IBC อย่างเชี่ยวชาญเป็นรูปทรงเป็นรูปสี่เหลี่ยมผืนผ้าที่มีขนาดที่แม่นยำ (1200 ± 5 มม.) × (1,000 ± 5 มม.) สถานีที่ขับเคลื่อนด้วยไฮดรอลิกนี้รับประกันประสิทธิภาพการดัดที่ดีที่สุด
เครื่องล็อคเฟรมกรง IBC
เครื่องล็อคเฟรมกรง IBC ได้รับการออกแบบอย่างพิถีพิถันเป็นหน่วยที่มีความเหนียวมีความแม่นยำเป็นพิเศษในการแทรกความแข็งแรงการล็อคที่แข็งแกร่งและการผสมผสานอย่างราบรื่นของความเสถียรและประสิทธิภาพในระหว่างการดำเนินการ
ประสิทธิภาพและคุณภาพล็อค
แขนที่ปรับได้สามารถปรับได้:
ปรับให้เหมาะกับการออกแบบกรงโลหะของ IBC ที่แตกต่างกันแขนที่ปรับได้สามารถขยายขอบเขตการทำงานของเครื่องได้
การออกแบบไฮดรอลิกและนิวเมติกของแขนที่กอดช่วยเพิ่มประสิทธิภาพของเครื่อง
แขนที่กอดกันนั้นได้รับการออกแบบมาเพื่อเข้าร่วมโดยอัตโนมัติของทั้งสองด้านของท่อ
แม่พิมพ์การกลั่นไฮดรอลิก:
ด้วยระบบไฮดรอลิกแม่พิมพ์ที่คว้าตัวจะสร้างจุดที่มีการจับที่แน่นสำหรับท่อป้องกันกรงโลหะจากการแคร็ก
สถานีแรงดันไฮดรอลิก:
พร้อมกับอุปกรณ์ปรับอากาศอัตโนมัติสถานีความดันไฮดรอลิกทำให้มั่นใจได้ว่ากระบวนการผลิตที่ราบรื่นและมีประสิทธิภาพสำหรับกรงโลหะ
IBC Cage Frame Hole Making and Punching Machine
IBC Cage Frame Hole Making and Punching Machine ใช้เพื่อสร้างรูบนเฟรมดังนั้นเฟรมที่สมบูรณ์สามารถแก้ไขได้บนเฟรมฐาน
ประสิทธิภาพการทำรูและคุณภาพ
เครื่องทำรูและเครื่องเจาะกำลังใช้แรงไฮดรอลิก จะใช้เวลาประมาณ 25-30 วินาทีเพื่อดำเนินการให้เสร็จสมบูรณ์
. กดหัวด้วยแม่พิมพ์กด
ข. สถานีไฮดรอลิก
ค. การเจาะหัวแผงค้นหา
แผงควบคุมที่ปรับได้ด้านซ้ายขวาไปข้างหน้าสามารถทำให้ตำแหน่งการเจาะในวงกว้างโดยใช้ช่วง
เครื่องเชื่อมเฟรมฐาน IBC Cage
การออกแบบเครื่องเชื่อมเฟรมฐานใช้โครงสร้างแนวนอนและหัวเชื่อม 7 ตัวสำหรับการเชื่อมเฟรมฐานเสร็จสิ้นผู้ปฏิบัติงานจะต้องโหลดและขนถ่ายผลิตภัณฑ์เท่านั้น เครื่องจะทำการเชื่อมโดยอัตโนมัติ
คุณสมบัติของผลิตภัณฑ์:
1. การออกแบบใช้โครงสร้างแนวนอนและหัวเชื่อม 7 ตัวสำหรับการเชื่อมเฟรมฐานเสร็จสิ้น ผู้ประกอบการต้องโหลดเท่านั้น
2. พาเลทเชื่อมจะขนถ่ายโดยอัตโนมัติ เครื่องจะทำการเชื่อมโดยอัตโนมัติ
3. ใช้พลังงาน MF DC 250KVA 3 ชุด เครื่องช่วยเพิ่มคุณภาพของผลิตภัณฑ์และอัตราการผลิตลดต้นทุนการผลิต
4. แก้ปัญหาคุณภาพการเชื่อมที่ไม่แน่นอนที่เกิดจากงานด้วยตนเอง อัตราการผลิตที่สูงขึ้นและระดับอัตโนมัติ
|
ชื่อผลิตภัณฑ์
|
สายการผลิตเฟรม IBC
|
สไตล์
|
แถวเดียว /แถวคู่
|
|
ความกว้างการเชื่อมสูงสุด
|
1200 มม.
|
ความยาวการเชื่อมสูงสุด
|
4250 มม.
|
|
ยี่ห้อ
|
ฮวาชิ
|
สี
|
สีน้ำเงิน/เยลโลว์/กำหนดเอง
|
|
พลังงานที่มีอุปกรณ์ครบครัน
|
350KVA/400KVA
|
สถานที่ของผลิตภัณฑ์ |
มณฑลเจ้อเจียงประเทศจีน
|
|
แรงดันไฟฟ้า
|
3P 380V
|
วัสดุ
|
ท่อชุบสังกะสี
|
|
เห็บของท่อ
|
1-2 มม.
|
หน้าที่ของ Cylce
|
20%
|
|
เส้นผ่านศูนย์กลางของท่อ
|
14-20 มม.
|
ความถี่
|
50Hz/60Hz
|
|
วิธีการโหลดท่อ
|
คู่มือ/2 แรงงาน
|
ขนาดสายเคเบิล
|
≥70mm3
|
|
ความสามารถในการทำงาน
|
350-450 (480-550) พีซี/8 ชั่วโมง
|
ขนาดท่ออากาศ
|
G1
|
|
ความต้องการแรงงาน
|
2-3 แรงงาน
|
ขนาดท่อน้ำ
|
G1 1/4
|
คุณลักษณะของผลิตภัณฑ์ระบบส่งมอบ:
1. ระบบนี้เหมาะสำหรับโรงงานที่แยกเวิร์กช็อปเครื่องเป่าและเวิร์กช็อปกรง
2. ถังทดสอบจะถูกขนส่งโดยสายพานลำเลียงไปยังการประชุมเชิงปฏิบัติการกรง ไม่จำเป็นต้องมีการแทรกแซงของมนุษย์
3. ระบบส่ง
4.IBC โค้งงอการกอดและการเจาะพื้นที่กรง
5. พื้นที่ถุงน่องพาเลท
6.Auto Pallet Path
7. การเชื่อมไพ่
8. การหมุนรอบกรงและพาเลทประกอบพื้นที่ที่ปลอดภัย
9. พื้นที่ถุงน่องแผ่น/ การให้อาหารอัตโนมัติ
