สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
HWASHI
ได้รับการรับรอง:
CE/CCC/ISO
วิดีโอ
วิดีโอ
วิดีโอ
อัตโนมัติที่ก้าวหน้า เครื่องปั่นชั้นวางไฟฟ้าสําหรับสาย Mesh ชั้นวางไฟฟ้าสายการผลิต
คําอธิบายสินค้า
สายการผลิตการปั่นที่ออกแบบสําหรับโครงการนี้ถูกกําหนดโดยเฉพาะเจาะจงสําหรับการผลิตอย่างรวดเร็วของ Wire pallet deckingมันทําให้การผลิตเครือไฟฟ้าและเครื่องแข็งได้อย่างเป็นระบบ. การบรรลุการตัดสายอัตโนมัติ, การให้อาหาร, การปั่น, การบิด, การหมุน, การตัดขอบ, การให้อาหารอัตโนมัติ, การปั่น, และการวางของผลิตภัณฑ์เสร็จการออกแบบสายทั้งหมดต้องการเพียงผู้ประกอบการสอง, เพิ่มคุณภาพของผลิตภัณฑ์และประสิทธิภาพการผลิต, ลดต้นทุนการผลิต นอกจากนี้ยังช่วยในการแก้ปัญหาของความไม่มั่นคงของคุณภาพและประสิทธิภาพต่ําที่เกี่ยวข้องกับการปฏิบัติงานด้วยมือประสิทธิภาพการผลิตและระดับอัตโนมัติดีขึ้นอย่างมาก.
กระบวนการทํางาน

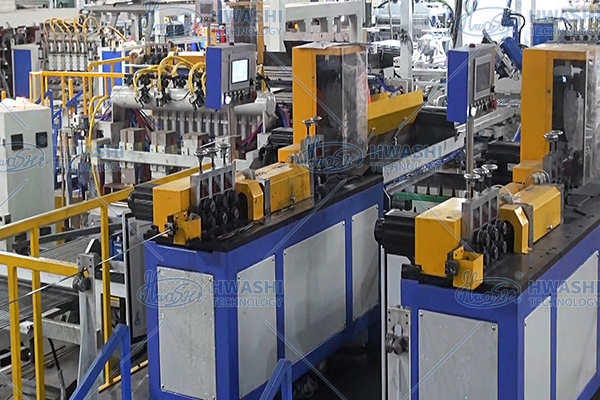

1)ความเร็วสูง สายตรงและเครื่องตัดจะตัดสายจากสายโค้ล,และจากนั้นลากสายต่อระบบไฟฟ้าไฟฟ้าสําหรับการเติมสายอัตโนมัติของสายข้ามและสายสาย.

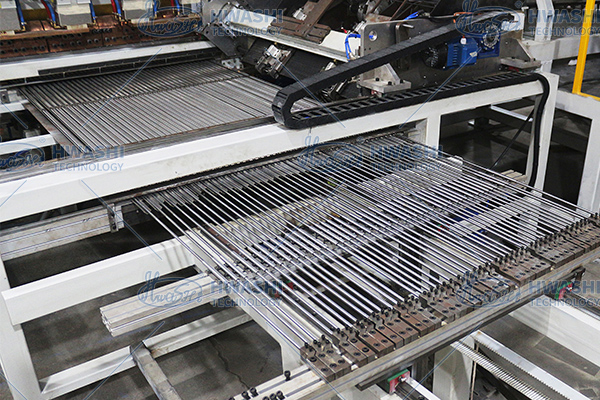

2) สายข้ามและระบบการเติมสายสายสายจะอาหารสายที่ตําแหน่งการปั่นโดยอัตโนมัติ

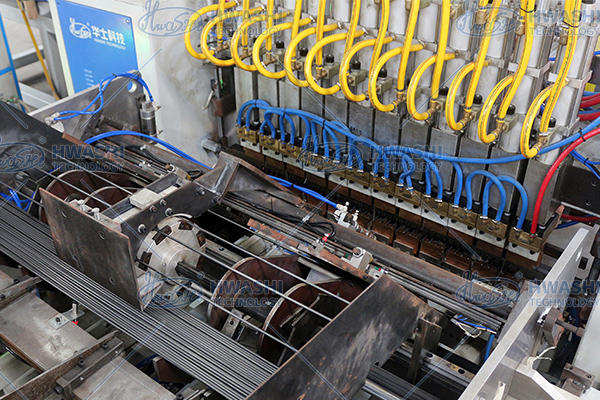

3) เครื่องเชื่อมจะเชื่อมโดยอัตโนมัติ
4) หลังการปั่น โรบ็อตจะหยิบเครือและบรรทุกมันไปยังสถานีตัดสายเพื่อตัดขอบ
5) หลังจากการตัดหินแล้ว หุ่นยนต์จะวางสายใยสายใยกลับไปในสายพานพาหนะและย้ายมันไปยังสถานีบิด
6) เครื่องบิดจะบิดด้านหนึ่งของ mesh
7) ระบบหมุนจะหมุน Mesh และเครื่องบิดจะบิดอีกด้านหนึ่งของ Mesh
8)สาย Mesh จะย้ายไปยังการแข็ง (สตาร์ทบาร์) ตําแหน่งการเชื่อม
9) แขนเครื่องจักรกลจะบรรทุกเครื่องแข็งและติดตั้งมันโดยอัตโนมัติในตําแหน่งการปั่น
10) เครื่องเชื่อมจะทําการเชื่อมของเครื่องแข็งตามภาพวาด
11)หลังจากการปั่น แขนเครื่องจักรกลลดจะพลิกและต้อนผลิตภัณฑ์เสร็จโดยอัตโนมัติ
ข้อมูลเทคนิค
| รายการ | ข้อมูล |
| พลังงานไฟฟ้า | สายสามเฟสสี่สาย 380V±10% |
| สายไฟฟ้า | 120mm2,400A |
| วิธีควบคุม | PLC |
| ความกว้างของการปั่น | 1200 มม. |
| ความยาวของการปั่น | 1200 มม. |
| ความเร็วการเคลื่อนย้ายอัตโนมัติ | ปรับ 200-500mm/s |
| ระยะการเติมสายไฟอัตโนมัติ |
สายสาย: 400-1200 มิลลิเมตร กว้างสาย: 2-6 มิลลิเมตร สายข้าม: 400-1200 มิลลิเมตร กว้างสาย: 2-6 มิลลิเมตร |
| หมายเลขของระบบเติมสายอัตโนมัติ | 2 ชุด |
| ขนาดของเครื่อง | 35000mmx8000mm |
| ความดันอากาศ | 0.6MPa |
| น้ําเย็น | 15-25°C |
ข้อมูลเครื่อง:
|
เครื่องตัดสายเร็ว |
ระบบไฟฟ้าอัตโนมัติ |
|

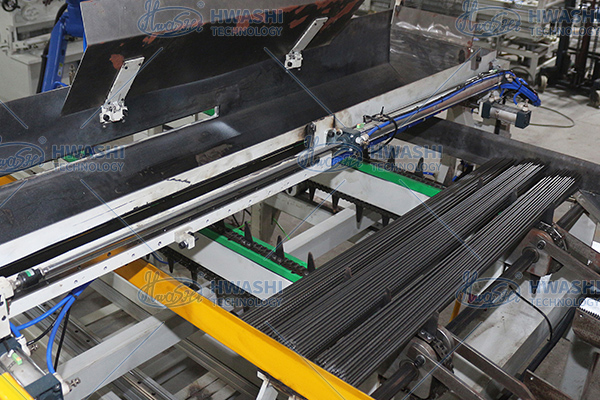

ระบบเติมไฟฟ้าแบบอัตโนมัติ |
ระบบเติมอัตโนมัติสายข้าม |
|
เครื่องปั่นเครือสายไฟอัตโนมัติ |
รถขนของเคลื่อนย้ายสายใย Mesh อัตโนมัติ |

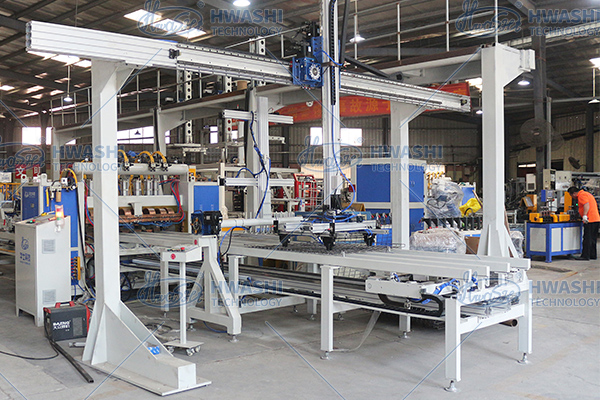

| โรบอตและเครื่องตัดสาย |
เครื่องบิดเครือสาย |
|
ระบบบรรทุกเครื่องแข็ง |

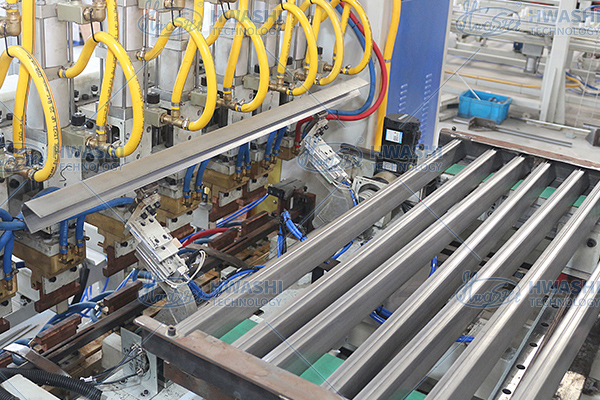

ระบบการปั่นเครื่องแข็ง |
|
อัตโนมัติการลดและสต็อป |

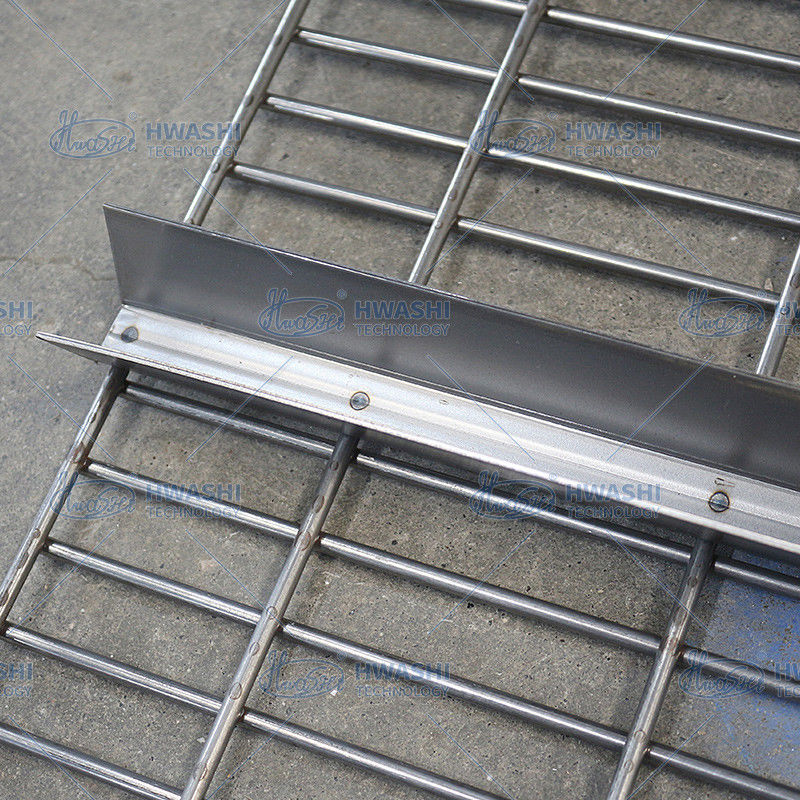

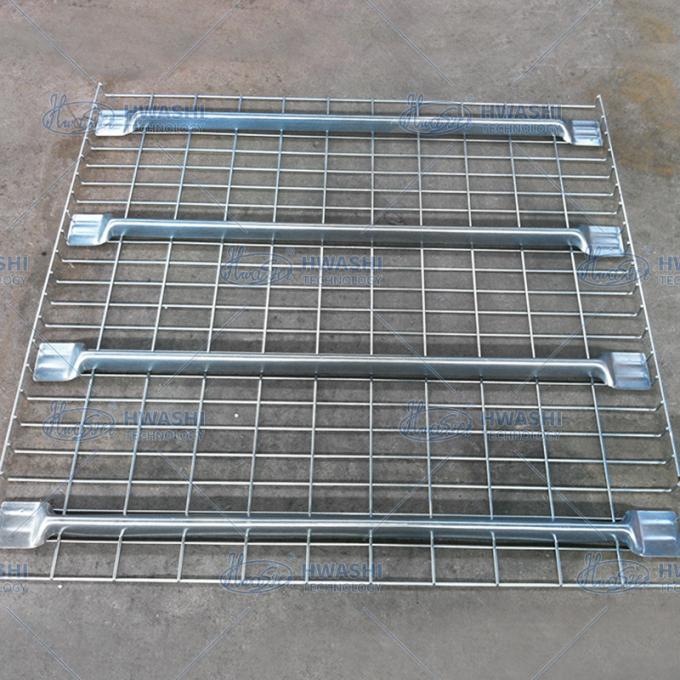

สินค้าเสร็จ |
