สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
HWASHI
ได้รับการรับรอง:
CE/CCC/ISO
หมายเลขรุ่น:
WL-SQ-MF160Kx6
วิดีโอ
วิดีโอ
วิดีโอ
IBC เฟรมกรง เครื่องทํารูอัตโนมัติ

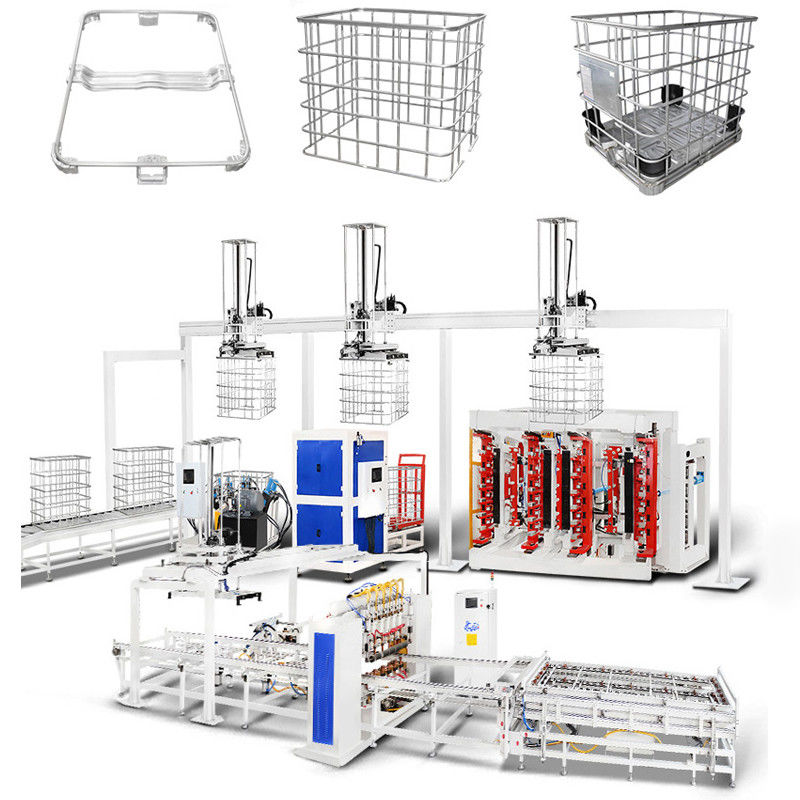

คําอธิบายของ สายการผลิตอัตโนมัติ IBC Cage Frame
รายการIBC กรงกรอบสายการผลิตอัตโนมัติ ใช้เป็นส่วนใหญ่ในการผลิตกรอบกรง IBC ประกอบด้วย เครื่องเชื่อมกรอบกรงอัตโนมัติ, แขนกลลด mesh, โต๊ะหมุนเวียน, เครื่องบิดกรอบอัตโนมัติ,เครื่องล็อคเครื่องทํารูและเครื่องเจาะ เครื่องผลิตอัตโนมัติผู้ประกอบการเพียงแค่ต้องการที่จะทําการบรรทุกวัสดุที่เครื่องปั่นกรอบ, และทําการถอนที่ปลายของสาย. นอกจากนี้เราสามารถจัดสรรสายกับอัตโนมัติฐานกรอบ เครื่องปั่นและอัตโนมัติถอนแขนกลสําหรับกรอบฐาน
กระบวนการทํางาน ของ สายการผลิตอัตโนมัติ IBC Cage Frame:

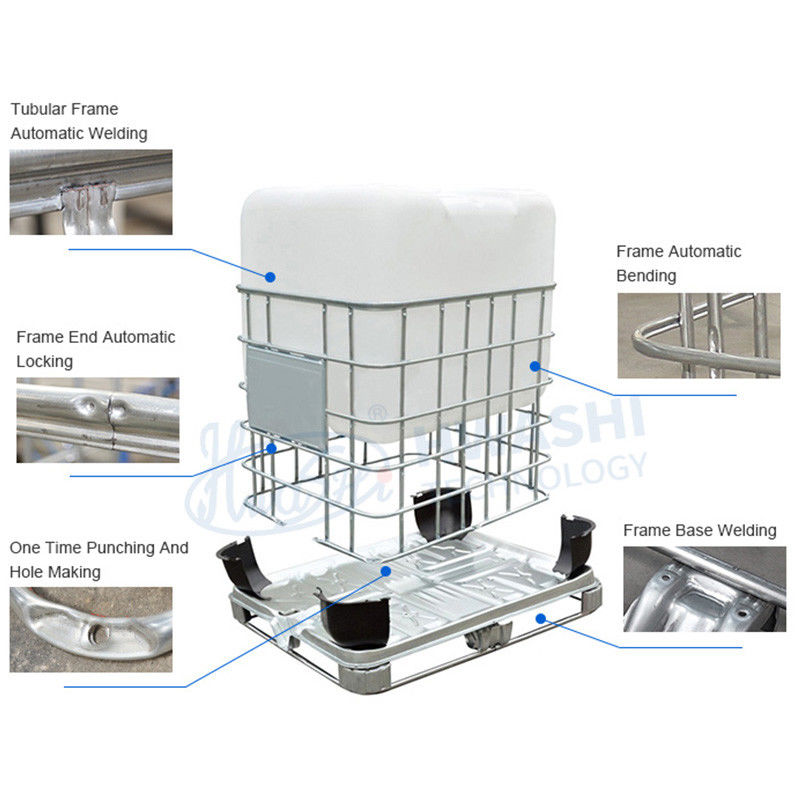

การเชื่อมกรอบ ผัน ล็อค การเจาะรู การถอน เชื่อมกรอบฐาน การบรรทุกกรอบฐาน
คําอธิบายของเครื่องปั่นกรอบกรง IBC
เครื่องเชื่อมกรอบกรง IBC ถูกออกแบบด้วยความแม่นยํา โดยมีสี่ชุดของแหล่งพลังงาน MF DC ที่ทันสมัย
การ ออกแบบ ที่ ปรับปรุง เป็น อย่าง พัฒนามาก นี้ ทํา ให้ สามารถ ทํา การ แป้ง ได้ ใน เวลา เดียว กัน ใน หก จุด ที่ แตกต่างกันการนํามาใช้เครื่องให้อาหารเครื่องติดตั้งแบบสองชั้น เพิ่มประสิทธิภาพการทํางาน ̇ ในขณะที่เครื่องติดตั้งหนึ่งตัวมีส่วนร่วมอย่างเต็มที่ในกระบวนการปั๊ม, อีกอย่างสามารถบรรจุวัสดุได้อย่างต่อเนื่อง, รับประกันการทํางานที่ต่อเนื่องและเรียบง่าย
อุปกรณ์ปั่นเปลี่ยนท่ออย่างเรียบร้อยเป็นรูปแบบตาข่ายเรียบที่โดดเด่น, รับประกันการปั่นของความแข็งแรงและคุณภาพที่แข็งแรงที่ไม่มีคู่แข่ง.กระบวนการปั๊มจะสําเร็จอย่างมีประสิทธิภาพในประมาณ 50 วินาที, ย้ําความเร็วและความแม่นยําในการผลิตของแต่ละตาเรียบ
เครื่องปั่นกรอบฐานกรง IBC ตัวอย่างของ เครื่องปั่นกรอบฐานกรง IBC
ลักษณะของ เครื่องปั่นกรอบฐานกรง IBC
ประสิทธิภาพการปั่น: 50sec/pc
แหล่งเชื่อม: 4 ชุด MF แหล่งพลังงาน DC
ตัวเลือกของแพลตฟอร์มอาหาร: ชั้นเดียวหรือชั้นสอง
ตัวเลือกของระบบลดน้ํา: ลดน้ําด้วยมือ หรือลดน้ําด้วยแขนกลอัตโนมัติ
คําอธิบายของเครื่องบิดกรอบ IBC สถานีตั้งสองชั้น
เครื่องบิดกรอบ IBC สูงสองสถานีผ่านการแปรรูปอย่างครบถ้วนเพื่อรับประกันไม่เพียงความแม่นยําสูงในการบิด แต่ยังคงการดําเนินงานและประสิทธิภาพที่น่าทึ่ง
เครื่องบิดเปลี่ยนเครือเรียบเป็นกรอบสี่เหลี่ยมอย่างแม่นยําการบรรลุกระบวนการบิดในประมาณ 20-25 วินาทีเน้นประสิทธิภาพของเครื่องจักรและความสามารถการผลิตอย่างรวดเร็ว.
ราศีบิดที่ผ่านการแปรรูป CNC ใช้ในการประกันมุมบิด
หม้อแต่ละชิ้นบนแกนบิดสามารถปรับขึ้นและลงประมาณ 3 มม. เพื่อเพิ่มช่วงบิด
การออกแบบแบบแบบ 120 องศา ทําให้มุมบิดทุกมุมเรียบง่ายขึ้น
เครื่องบิดกรอบ IBC สถานีตั้งสองตัว ตัวอย่างของเครื่องบิดกรอบ IBC สถานีตั้งสองตัว
ปริมาตรเทคนิคของ เครื่องบิดกรอบ IBC สถานีตั้งสองชั้น
| รายการ | ข้อมูล |
| วิธีบิด | สี่คอลัมน์โค้งพร้อมกัน |
| ขนาดการบิด | 1200+1000mm (ความอดทน ±5mm) |
| วิธีการบรรทุก | มือหรืออัตโนมัติ |
| ประสิทธิภาพในการบิด | 25-30 วินาที |
| แรงบิด | ไฮดรอลิก |
| จํานวนผู้ประกอบการที่จําเป็น |
คู่มือ: 1 คน อัตโนมัติ: 0 |
ปริมาตรเทคนิคของเครื่องล็อคกรอบกรง IBC
| รายการ | ข้อมูล |
| สูงในการทํางาน | 1200 มม. |
| วิธีการบรรทุก |
คู่มือ: การใส่และบรรทุกด้วยมือ อัตโนมัติ: การใส่และบรรทุกอัตโนมัติ |
| รูปแบบล็อค | ด้านนอกกลม และด้านในมีฟันหลัง (ตามต้องการ) |
| ประสิทธิภาพในการล็อค | 25-30 วินาที |
| แรงล็อค | ไฮดรอลิก+นิวเมติก |
| จํานวนผู้ประกอบการที่จําเป็น |
คู่มือ: 1 คน อัตโนมัติ: 0 |
คําอธิบายของเครื่องทํารูและเครื่องเจาะ IBC Cage Frame
เครื่องทํารูและเครื่องเจาะกรอบกรง IBC ใช้ในการสร้างรูบนกรอบ ดังนั้นกรอบทั้งหมดสามารถติดตั้งบนกรอบฐานได้
เครื่องทํารูและเครื่องเจาะ IBC Cage Frame
ตัวอย่าง ของกรอบทํารูและเครื่องเจาะ
ลักษณะ ของกรอบทํารูและเครื่องเจาะ
เครื่องทํารูกรอบและเครื่องเจาะใช้แรงไฮดรอลิก จะใช้เวลาประมาณ 25-30 วินาทีในการดําเนินการทั้งหมด
1หัวกดด้วยหม้อกด
2สถานีไฮดรอลิก
3แผนการตรวจจับหัวชน
ปารามิเตอร์ทางเทคนิคของเครื่องทํารูและเครื่องเจาะกรอบ
| รายการ | ข้อมูล |
| ขนาดการทํางาน | 1200x1000mm (ความอดทน±5mm) |
| วิธีการบรรทุก | มือ / อัตโนมัติ |
| รูปแบบการเจาะ | ปรับแต่ง |
| ประสิทธิภาพในการเจาะ | 30-35 วินาที |
| แรงกระแทก | ไฮดรอลิก+นิวเมติก |
| จํานวนผู้ประกอบการที่จําเป็น |
คู่มือ: 1 คน อัตโนมัติ: 0 |
คําอธิบายของเครื่องปั่นกรอบฐานกรง IBC
การออกแบบเครื่องปั่นกรอบพื้นฐาน ใช้โครงสร้างแนวราบและหัวปั่น 7 หัวสําหรับการเสร็จสิ้นการปั่นกรอบพื้นฐานเครื่องจะทําการปั่นโดยอัตโนมัติ.
เครื่องเชื่อมกรอบฐานกรง IBC ตัวอย่างของ เครื่องเชื่อมกรอบฐานกรง IBC
คุณสมบัติของ IBC กรงฐานกรอบเครื่องปั่น:
1. การออกแบบรับใช้โครงสร้างแนวราบและ 7 หัวการปั๊มสําหรับการสมบูรณ์แบบการปั๊มของกรอบพื้นฐาน. ผู้ประกอบการเพียงแค่ต้องการที่จะบรรทุก
2พาเล็ตที่เชื่อมจะถอนโดยอัตโนมัติ เครื่องจะทําการเชื่อมโดยอัตโนมัติ
3. ใช้พลังงาน MF DC 250KVA 3 ชุด เครื่องช่วยเพิ่มคุณภาพสินค้าและอัตราการผลิต ลดค่าผลิต
4การแก้ไขปัญหาของคุณภาพการปั่นที่ไม่มั่นคงที่เกิดจากการทํางานด้วยมือ อัตราการผลิตที่สูงขึ้นและระดับอัตโนมัติ
ปริมาตรทางเทคนิคของ IBC เครื่องปั่นกรอบฐานกรง
| ชื่อสินค้า | สายการผลิตกรอบ IBC | สไตล์ | แถวเดียว / แถวสอง |
| ความกว้างในการปั่นสูงสุด | 1200 มม. | ความยาวในการปั่นสูงสุด | 4250 มม. |
| ยี่ห้อ | ฮวชาย | สี | สีฟ้า/สีเหลือง/ตามสั่ง |
| อุปกรณ์พลังงาน | 350kVA/400kVA | สถานที่ผลิต | จังหวัดเจเจียง จีน |
| โวลเตชั่น | 3p 380V | วัสดุ | ท่อเหล็ก |
| ความหนาของท่อ | 1-2 มิลลิเมตร | หน่วยปฏิบัติการ | 20% |
| กว้างของท่อ | 14-20 มม. | ความถี่ | 50HZ/60HZ |
| วิธีการบรรทุกท่อ | การทํางานด้วยมือ | ขนาดสาย | ≥ 70mm3 |
| ความสามารถในการทํางาน | 350-450 ((480-550) ชิ้น/8 ชั่วโมง | ขนาดท่ออากาศ | G1 |
| ความต้องการแรงงาน | 2-3 งาน | ขนาดท่อน้ํา | G1 1/4 |
คําอธิบายของเครื่องบิดท่ออัตโนมัติ
เครื่องกดท่ออัตโนมัติลดตัวและบิดคู่สําหรับกรอบ IBC TOTES เป็นเครื่องจักรที่กําหนดเองพิเศษสําหรับการแปรรูปท่อฐาน IBC สามารถบรรลุการให้อาหารท่ออัตโนมัติเต็ม, การลดปลายท่อ,การกดไฮดรอลิกท่อการบิดท่อสองหัว และกระบวนการถอนอัตโนมัติ ไม่จําเป็นต้องใช้เครื่องมือ ช่วยเพิ่มอัตราการผลิตและประหยัดแรงงานได้มาก
เครื่องบิดท่ออัตโนมัติ ตัวอย่างของเครื่องบิดท่ออัตโนมัติ
คําอธิบายของเครื่องทดสอบการรั่วไหลของถัง IBC
ถัง IBC จะถูกส่งไปยังเครื่องทดสอบการรั่วไหลโดยสายขนส่ง เราจะใช้วิธีการทดสอบทางสายตาและวิธีการตรวจสอบความดันความแตกต่าง เพื่อกําหนดว่าผลิตภัณฑ์มีคุณสมบัติหรือไม่ผลิตภัณฑ์ที่ไม่เหมาะสมจะถูกไล่ออกจากสายโดยอัตโนมัติ. ระดับการอัตโนมัติสูงและความละเอียดสูงของการทดสอบการรั่ว
เครื่องทดสอบการรั่วไหลของถัง IBC
สายขนส่ง การทดสอบภาพ
ปริมาตรเทคนิคของเครื่องทดสอบการรั่วไหลของถัง IBC
| ฉันรายการ | ปริมาตรเทคนิค |
| ความต้องการพลังงาน | 380V 50H z 12KW |
| วิธีการเลี้ยง | อัตโนมัติ/มือ |
| วิธีการตรวจสอบ | การตรวจสอบความดันความแตกต่าง + การตรวจสอบภาพ |
| แหล่งกด | ความดันอากาศ |
| ประสิทธิภาพในการตรวจจับ | 55-75s |
เครื่องทดสอบสั่นสะเทือนถัง IBC สามารถจําลองสภาพแวดล้อมการทดสอบโดยขับเคลื่อนแพลตฟอร์มให้สั่นสะเทือนขึ้นและลงผ่านมอเตอร์
เครื่องทดสอบสั่น
ลักษณะของ เครื่องทดสอบสั่น:
1) การทดสอบจําลองการสั่นสะเทือนขึ้นและลงถูกนํามาใช้
2) เครื่องใช้อินเตอร์เฟซมนุษย์เครื่อง + PLC โปรแกรมการควบคุมโหมด, ระดับสูงของอัตโนมัติ
3) คุณสามารถตั้งเวลาทดสอบและความถี่การสั่นสั่นตามความต้องการของคุณ
ข้อมูลเทคนิคของเครื่องทดสอบสั่น:
| รายการ | ข้อมูลเทคนิค |
| ความต้องการพลังงาน | 380V 50Hz 18KW |
| พลังงานของเครื่องยนต์ | 15KW |
| ขนาดสูงสุด จํานวนกรอบทดสอบ | 2 ชิ้น (2000kg) |
| เวลา การ ทดสอบ | 0 ถึง 1 ชั่วโมง |
| ระยะความกว้าง | 25mm±5% |
| ระยะความถี่ | 2-5Hz (100-300 รอบ/นาที) |
| ขนาดของแพลตฟอร์ม | 1200x1200 มม. |
เครื่องจักรอื่นที่เกี่ยวข้องกับสายการผลิตอัตโนมัติ IBC Cage Frame
คําอธิบายของเครื่องปั้นหลอดยาว
เครื่องปั้นท่อยาวเป็นเครื่องจักรพิเศษที่กําหนดเองสําหรับการแปรรูปท่อ IBC. มันสามารถบรรลุการให้อาหารท่ออัตโนมัติเต็ม, ปรับตัวปลายท่อ, ปัดไฮดรอลิกท่อ,และกระบวนการถอนของอัตโนมัติไม่จําเป็นต้องใช้เครื่องมือ มันช่วยเพิ่มอัตราการผลิต และประหยัดแรงงาน
เครื่องปั้นหลอดยาว
ตัวอย่างของเครื่องยาว Tube Forming
ปริมาตรทางเทคนิคของเครื่องปั้นหลอดยาว
| รายการ | ปริมาตร |
| กว้างของท่อ | ท่อกลม 18 มิลลิเมตร (ตามต้องการ) |
| แหล่งที่สําคัญ | ไฮดรอลิก |
| เลขเครื่องหมายกด | 20 |
| ฟังก์ชันการลดขนาด | ใช่ |
| จํานวนการประมวลผลทุกครั้ง | 2 ชิ้น |
| ประสิทธิภาพ | 12-15 วินาที/2 ชิ้น |
คําอธิบายของ เครื่องทรงท่อสั้น
เครื่องปั้นท่อสั้นอัตโนมัติเป็นเครื่องจักรที่กําหนดเองพิเศษสําหรับการประมวลผลท่อ IBC. มันสามารถบรรลุการให้อาหารท่ออัตโนมัติเต็ม, การปั้นและตัดปลายท่อ, การกดไฮดรอลิกท่อและกระบวนการถอนของอัตโนมัติไม่จําเป็นต้องใช้เครื่องมือ มันช่วยเพิ่มอัตราการผลิต และประหยัดแรงงาน
เครื่องปั้นท่อสั้น ตัวอย่างของเครื่องยัดท่อสั้น
ปริมาตรทางเทคนิค เครื่องปั้นท่อสั้น
| รายการ | ปริมาตร |
| กว้างของท่อ | ท่อกลม 18 มิลลิเมตร (ตามต้องการ) |
| แหล่งที่สําคัญ | ไฮดรอลิก |
| เลขเครื่องหมายกด | 8 |
| ฟังก์ชันการลดขนาด | ใช่ |
| จํานวนการประมวลผลทุกครั้ง | 2 ชิ้น |
| ประสิทธิภาพ | 12-15 วินาที/2 ชิ้น |
