สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
HWASHI
ได้รับการรับรอง:
CE/CCC/ISO
หมายเลขรุ่น:
HS-R8-06
วิดีโอ
วิดีโอ
วิดีโอ

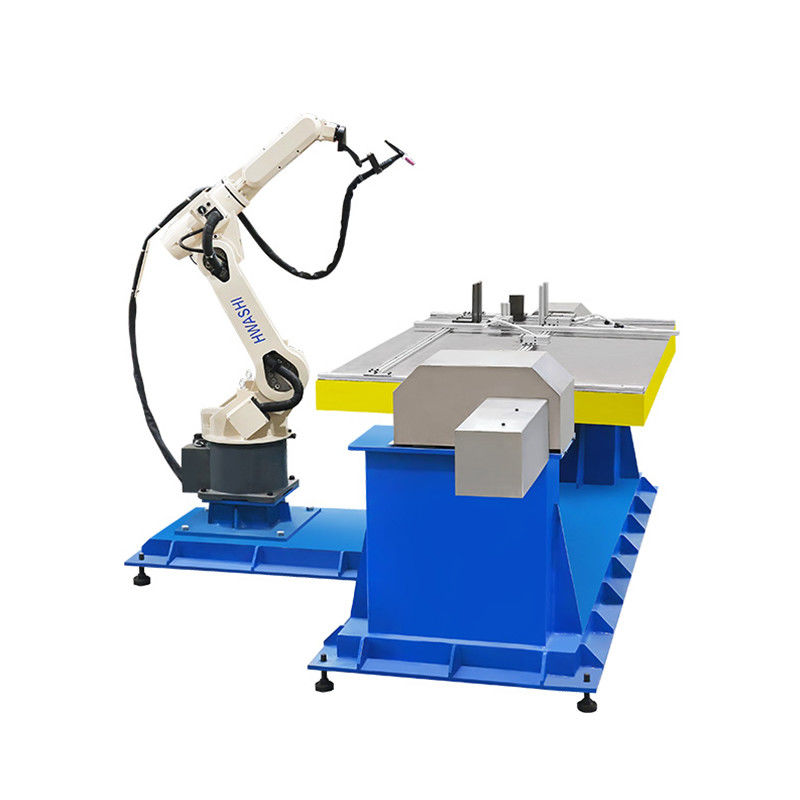

หน่วยหุ่นยนต์ปั่น Hwashi TIG เหมาะสําหรับปั่นตู้สแตนเลส
คําอธิบาย
หุ่นยนต์ปั่น HWASHI เป็นหุ่นยนต์ที่คอมพัคต์ มีขนาดเล็ก ซึ่งเป็นหุ่นยนต์ปั่นวงโค้งพิเศษ หุ่นยนต์นี้พร้อมกับพลังงานปั่นแบรนด์สากล สามารถบรรลุการปั่นที่มั่นคงการเข้าถึงเส้นทางการปั่นแม่นยําสูง, ลดวงจรการผสมผสานด้วยความแม่นยําในการตั้งตําแหน่งซ้ําสูง, การทํางานอย่างรวดเร็ว, ความมั่นคงของกระบวนการผสมผสาน, ความสม่ําเสมอสูงของผสมผสานและสามารถลดวงจรการเปลี่ยนสินค้าการลงทุนในอุปกรณ์. ใช้อย่างแพร่หลายในรถยนต์และอุปกรณ์เสริม, มอเตอร์ไซค์และอุปกรณ์เสริม, เครื่องจักรกลวิศวกรรมและสาขาผสมโลหะอื่น ๆ
1. ปรับปรุงความเข้มข้นในการทํางานของแรงงาน, สามารถทํางานในสภาพแวดล้อมอันตราย
2. ลดระยะการเตรียมการผลิต ลดการลงทุนของบริษัท
3. ปรับความมั่นคงและปรับปรุงคุณภาพการปั่นของชิ้นงาน
4- จํานวนผู้ทํางานที่ต้องมีทักษะในการทํางานลดลง
5. การทํางานที่ง่ายและสะดวกต่อผู้ใช้
ปาราเมตร P
| รุ่น | HS-R6-08 | HS-R6-10 | HS-R6-20 | HS-R6-50 | HS-R6-165 | |
| DOF | 6 | |||||
| โหมดการขับรถ | การขับเคลื่อน AC Servo | |||||
| ภาระที่ใช้ได้ | 8 กิโลกรัม | 10 กิโลกรัม | 20 กิโลกรัม | 50 กิโลกรัม | 165 กิโลกรัม | |
| ย้ําความถูกต้อง | ± 0.05 มม. | |||||
| วงกลมทํางาน | 1400 มม | 1589 มม. | 1595 มม. | 1950 มม | 2483 มม. | |
| น้ําหนัก | 180 กิโลกรัม | 180 กิโลกรัม | 290KG | 600 กิโลกรัม | 1300KG | |
| ระยะการเคลื่อนไหว | J1 | ± 170 | ± 170 | ± 170 | ± 180 | ± 180 |
| J2 | ± 120 ~ 85 | ± 120 ~ 80 | ±132 ~ -95 | ± 130 ~ 90 | ± 80 ~ 60 | |
| J3 | ± 85~-165 | ± 85~-165 | ±73~-163 | ± 75 ~ - 210 | ± 80~-190 | |
| J4 | ± 180 | ± 180 | ± 180 | ± 360 | ± 360 | |
| J5 | ±135 | ±135 | ±133 | ± 115 | ± 115 | |
| J6 | ± 360 | ± 360 | ± 360 | ± 360 | ± 360 | |
| ความเร็วสูงสุด ((°/s) | J1 | 130 | 130 | 147 | 158 | 100 |
| J2 | 130 | 130 | 100 | 149 | 90 | |
| J3 | 130 | 130 | 135 | 130 | 104 | |
| J4 | 270 | 270 | 300 | 215 | 144 | |
| J5 | 170 | 170 | 198 | 251 | 160 | |
| J6 | 455 | 455 | 194 | 365 | 215 | |
| พลัง | 4KVA | 4KVA | 6KVA | 14KVA | 31KVA | |
| โวลเตชั่น | 380V หรือ 220V | |||||
| ความถี่ | 50Hz หรือ 60Hz | |||||

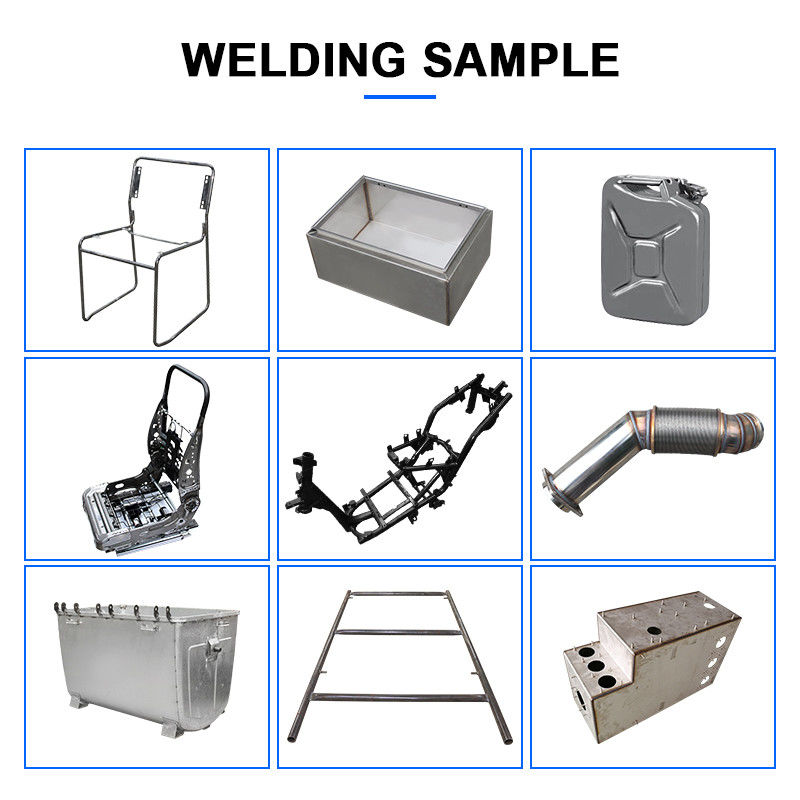

การสมัครและตัวอย่าง
1. การจัดวางเครื่องวางตําแหน่ง 6 สถานที่สามารถทําความเข้าใจเวลานานต่อเนื่องการปั่น, ประสิทธิภาพการปั่นและคุณภาพการปั่นได้รับการปรับปรุงอย่างสําคัญ;
2. เครื่องวางตําแหน่งทําความเข้าใจของชิ้นงาน clamping ในเวลาเดียวกัน, และโดยอัตโนมัติทําความเข้าใจการปั่นสลับของมุมสี่ของผลิตภัณฑ์, การปรับปรุงการควบคุมอย่างมีประสิทธิภาพ
3. เครื่องนี้สามารถบรรลุการปั่นอัตโนมัติด้วยวัสดุการบรรจุด้วยมือ. มันยังสามารถปรับปรุงคุณภาพปั่นและประสิทธิภาพปั่น. อะไรที่มากกว่านี้, มันสามารถลดต้นทุนการผลิตปัญหาของคุณภาพที่ไม่มั่นคงและประสิทธิภาพการผลิตที่ต่ํา เพราะการทํางานด้วยมือได้ถูกแก้.
4. หุ่นยนต์แทนการปั่นด้วยมือ อุตสาหกรรมปั่นเป็นอุตสาหกรรมที่มีความเสี่ยงสูง อุณหภูมิสูง แสงวงศ์และควันปั่นมีผลกระทบบางอย่างต่อสุขภาพทางกายและจิตของแรงงาน
5เป็นแนวโน้มที่เลี่ยงไม่ได้ที่จะใช้หุ่นยนต์เพื่อแทนหุ่นยนต์ปั่นในปั่น ซึ่งไม่เพียงแต่เป็นการส่งเสริมตลาด แต่ยังเป็นความต้องการของการปรับปรุงเทคโนโลยี
การแก้ไขการปั่น
1ระบบหุ่นยนต์ปั่นที่สมบูรณ์แบบประกอบด้วย 4 ชุดของหุ่นยนต์ความยาวแขน 1.4m HS-R6-08 4 ชุดของเครื่องปั่น 350A MIG 4 ชุดของปืนปั่นกันชนอัตโนมัติ1 ชุดเครื่องตั้งตําแหน่งหมุนแนวราบ 1 แกน, 2 ชุดของเครื่องทําความสะอาดปืนสลัด, และ 6 ชุดของเครื่องปั่น, ฯลฯ
2. เพื่อรับประกันความมั่นคงและความสม่ําเสมอของคุณภาพการผสม เราแนะนําให้อุปกรณ์ด้วยเครื่องทําความสะอาดปืนผสม
3การปั่นอัตโนมัติถูกดําเนินการโดยเครื่องปั่นหุ่นยนต์ 6 แกน MIGกระปุกหรือ clamps รวดเร็วที่ใช้ในการแก้ไขตําแหน่งของผลิตภัณฑ์ด้วยหลักการเลเวอร์เพื่อให้แน่ใจว่าความต้องการตําแหน่งของการปั่นอัตโนมัติของหุ่นยนต์ตามความต้องการของประสิทธิภาพการผลิต 1 เครื่องวางตําแหน่งโต๊ะหมุนขนาดใหญ่ที่มี 6 สถานีถูกออกแบบเครื่องติดตั้ง 4 เครื่องสําหรับการบรรทุกชิ้นงาน, 1 เครื่องติดตั้งสําหรับการปั่น, และ 1 สําหรับการปลด
กระบวนการทํางาน
1) การบรรทุกชิ้นงานด้วยมือไปยังเครื่องติดตั้งในโต๊ะคงที่ในสถานี 1
2) เริ่มการปั่น
3) โรบอตและเครื่องปั่นจะทําการปั่นบนชิ้นงานตามโปรแกรมการตั้งค่าล่วงหน้า
4) การปั่นเสร็จ
5) ในขณะที่สถานี 1 กําลังปั่น, สถานี 2 กําลังบรรทุกและติดตั้งชิ้นงานพร้อมกัน.
6) การทํางานในวงจร
